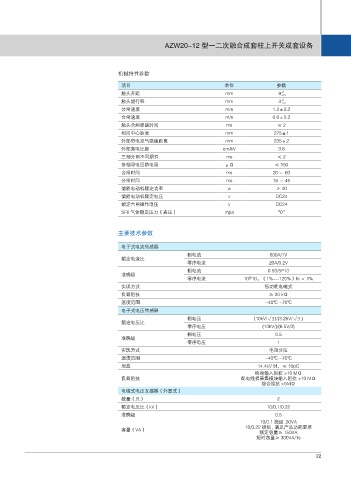

项目 单位 参数
触头开距 mm 9 +1
触头超行程 mm 3 +1
分闸速度 m/s 1.2±0.2
合闸速度 m/s 0.6±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 275±1
外部带电空气绝缘距离 mm 235±2
外部爬电比距 cm/kV 3.8
三相分闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤ 150
合闸时间 ms 20 ～ 60
分闸时间 ms 18 ～ 45
储能电动机额定功率 w ≯ 40
储能电动机额定电压 v DC24
额定合闸操作电压 v DC24
SF6 气体额定压力（表压） mpa “0”

电子式电流传感器
相电流 600A/1V
额定电流比
零序电流 20A/0.2V
相电流 0.5S/5P10
准确级
零序电流 10P10，（1%--120%）In ＜ 1%
实现方式 低功耗电磁式
负载阻抗 ≥ 20 kΩ
温度范围 -40℃ -70℃
电子式电压传感器
相电压 (10kV/ )/(3.25V/ )
额定电压比
零序电压 (10kV/)/(6.5V/3)
相电压 0.5
准确级
零序电压 1
实现方式 电阻分压
温度范围 -40℃ -70℃
局放 14.4kV 时，≤ 10pC
终端输入阻抗 >10 MΩ
负载阻抗 配电线损采集模块输入阻抗 >10 MΩ
综合阻抗 >5MΩ
电磁式电压互感器（外置式）
数量（只） 2
额定电压比（kV） 10/0.1/0.22
准确级 0.5
10/0.1 绕组 ,30VA
10/0.22 绕组 , 满足产品功耗要求
容量（VA）
额定容量≥ 150VA
短时容量≥ 300VA/1s
