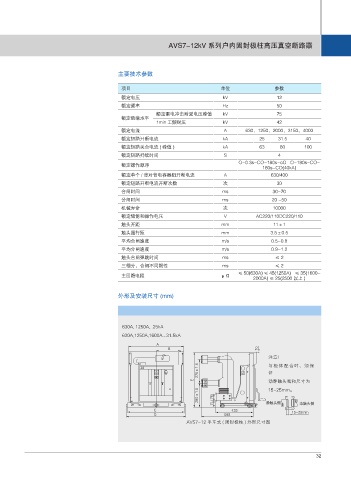

Page 39 - 安德利集团有限公司
P. 39
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定雷电冲击耐受电压峰值 kV 75
额定绝缘水平
1min 工频耐压 kV 42
额定电流 A 630、1250、2000、3150、4000
额定短路开断电流 kA 25 31.5 40
额定短路关合电流 ( 峰值 ) kA 63 80 100
额定短路持续时间 S 4
O-0.3s-CO-180s-cO O-180s-CO-
额定操作顺序
180s-CO(40kA)
额定单个 / 背对背电容器组开断电流 A 630/400
额定短路开断电流开断次数 次 30
合闸时间 ms 30-70
分闸时间 ms 20 -50
机械寿命 次 10000
额定储能和操作电压 V AC220/110DC220/110
触头开距 mm 11±1
触头超行距 mm 3.5±0.5
平均合闸速度 m/s 0.5-0.8
平均分闸速度 m/s 0.9-1.2
触头合闸弹跳时间 ms ≤2
三相分、合闸不同期性 ms ≤2
≤ 50(630A) ≤ 45(1250A) ≤ 35(1600-
主回路电阻 μΩ
2000A) ≤ 25(2500 以上 )
"
#
