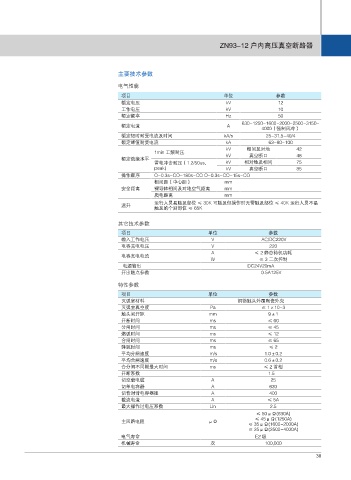

项目 单位 参数
额定电压 kV 12
工作电压 kV 10
额定频率 Hz 50
630-1250-1600-2000-2500-3150-
额定电流 A
4000（强制风冷）
额定短时耐受电流及时间 kA/s 25-31.5-40/4
额定峰值耐受电流 kA 63-80-100
kV 相间及对地 42
1min 工频耐压
kV 真空断口 48
额定绝缘水平
雷电冲击耐压（1.2/50us, kV 相对地及相间 75
peak) kV 真空断口 85
操作顺序 O-0.3s-CO-180s-CO O-0.3s-CO-15s-CO
相间距（中心距） mm
安全距离 裸导体相间及对地空气距离 mm
爬电距离 mm
运行人员易触及部位 ≤ 30K 可触及但操作时无需触及部位 ≤ 40K 运行人员不易
温升
触及的个别部位 ≤ 65K

项目 单位 参数
输入工作电压 V AC/DC220V
电容充电电压 V 220
A ≤ 2 静态待机功耗
电容充电电流
W ≤ 3 二次控制
电源输出 DC24V20mA
开出触点参数 0.5A125V

项目 单位 参数
灭弧室材料 铜铬触头外覆陶瓷外壳
灭弧室真空度 Pa ≤ 1×10-3
触头间开距 mm 9±1
开断时间 ms ≤ 60
分闸时间 ms ≤ 45
燃弧时间 ms ≤ 12
合闸时间 ms ≤ 65
弹跳时间 ms ≤2
平均分闸速度 m/s 1.0±0.2
平均合闸速度 m/s 0.6±0.2
合分闸不同期最大时间 ms ≤ 2 首相
开断系数 1.5
切空载电缆 A 25
切单电容器 A 630
切背对背电容器组 A 400
截流电流 A ≤ 5A
最大操作过电压系数 Un 2.5
≤ 50μΩ(630A)
≤ 45μΩ(1250A)
主回路电阻 μΩ
≤ 35μΩ(1600-2000A)
≤ 25μΩ(2500-4000A)
电气寿命 E2 级
机械寿命 次 100,000
38
