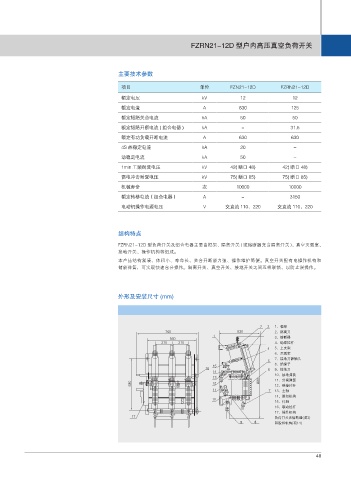

项目 单位 FZN21-12D FZRN21-12D
额定电压 kV 12 12

额定电流 A 630 125
额定短路关合电流 kA 50 50
额定短路开断电流 ( 组合电器 ) kA - 31.5
额定有功负载开断电流 A 630 630
4S 热稳定电流 kA 20 -
动稳定电流 kA 50 -
1min 工频耐受电压 kV 42( 断口 48) 42( 断口 48)

雷电冲击耐受电压 kV 75( 断口 85) 75( 断口 85)
机械寿命 次 10000 10000
额定转移电流（组合电器） A - 3150
电动机操作电源电压 V 交直流 110、220 交直流 110、220

2 3 1、框架
765 530 2、隔离刀
1
560 3、熔断器
210 210 4、绝缘拉杆
4 5、上支架
6、灭弧室
7、接地刀静触头
5
15 8、绝缘子
16 6 9、接地刀
14
10、接地弹簧
13 11、分闸弹簧
580 12 880 12、绝缘拉杆
11 7 13、主轴
14、脱扣机构
10
15、付轴
16、联动拉杆
17、操作机构
17 负荷开关无熔断器(项3)
9 8 和脱扣机构(项14)

48
