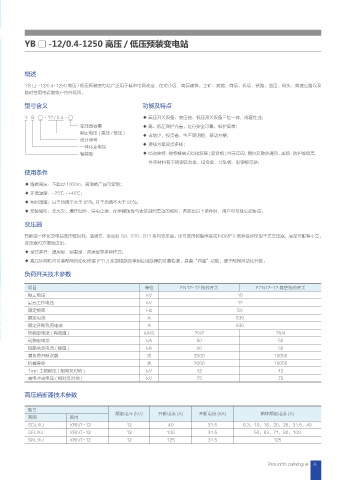

YB □ -12/0.4-1250 高压 / 低压预装变电站

概述

YB □ -12/0.4-1250 高压 / 低压预装变电站广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及
临时性用电设施等户内外场所。

型号含义 功能及特点

Y B □ - 12 / 0.4 - □ ◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
变压器容量 ◆ 高、低压保护完善，运行安全可靠，维护简单；
额定电压 ( 高压 / 低压 )
◆ 占地少，投资省、生产周期短、移动方便；
设计序号
◆ 接线方案灵活多样；
一体化变电站
智能型 ◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，
外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
使用条件

◆ 海拔高度：不超过 1000m，高海拔产品可定制；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
变压器

智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，
变压器可方便地进出。
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
负荷开关技术参数

项目 单位 FN12-12 负荷开关 FZN12-12 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定开断负荷电流 A 630
热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50
短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 2000 10000
机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75

高压熔断器技术参数

型号
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国 国内
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
