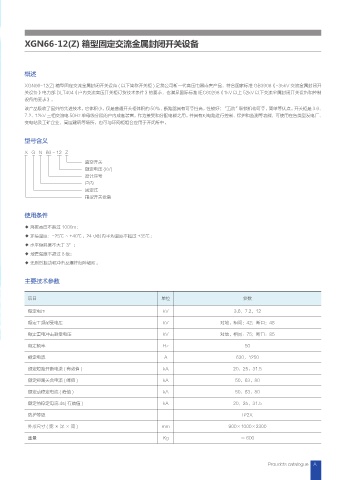

XGN66-12(Z) 箱型固定交流金属封闭开关设备

概述

XGN66-12(Z) 箱型固定交流金属封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《-35kV 交流金属封闭开
关设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交流金属封闭开关设备和控制
设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。开关柜是 3.6、
7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、
变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

型号含义

X G N 66 - 12 Z
真空开关
额定电压 (kV)
设计序号
户内
固定式
箱型开关设备

使用条件

◆ 海拔高度不超过 1000m；
◆ 环境温度：-25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度不大于 3°；
◆ 地震强度不超过 8 级；
◆ 无剧烈振动和冲击及爆炸危险场所。

主要技术参数

项目 单位 参数
额定电压 kV 3.6，7.2，12

额定工频耐受电压 kV 对地，相间：42；断口：48
额定雷电冲击耐受电压 kV 对地，相间：75；断口：85

额定频率 Hz 50
额定电流 A 630，1250

额定短路开断电流 ( 有效值 ) kA 20，25，31.5
额定短路关合电流 ( 峰值 ) kA 50，63，80

额定动稳定电流 ( 峰值 ) kA 50，63，80
额定热稳定电流 4s( 有效值 ) kA 20，25，31.5

防护等级 IP2X
外形尺寸(宽×深×高) mm 900×1000×2300

重量 Kg ≈ 600
