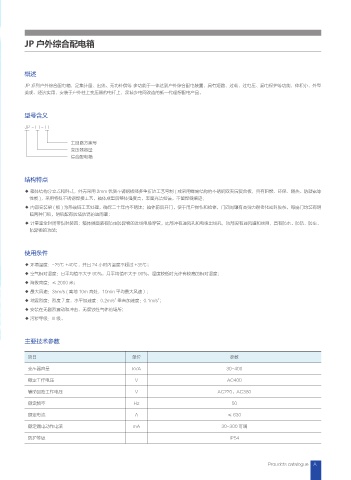

JP 户外综合配电箱
概述
JP 系列户外综合配电箱，是集计量、出线、无功补偿等 多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型
美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。
型号含义
JP - □ - □
主回路方案号
变压器容量
综合配电箱
结构特点
◆ 箱体结构分立式和卧式，外壳采用 2mm 优质不镑钢板经多重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，具有阻燃、环保、隔热、防凝露等
性能 )，采用特殊不锈钢焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊缝痕迹；
◆ 内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶有高弹力耐老化密封胶条，每扇门均装有明
暗两种门锁，明锁配有防堵防锈的遮雨罩；
◆ 计量室全封闭带铅封装置；箱体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防尘、
防异物的功能；
使用条件
◆ 环境温度：-25℃ +40℃，并且 24 小时内温度不超过 +35℃；
◆ 空气相对湿度：日平均值不大于 90%，月平均值不大于 90%，温度较低时允许有较高的相对湿度；
◆ 海拔高度：≤ 2000 米；
◆ 最大风速：35m/s ( 离地 10m 高处，10min 平均最大风速）；
◆ 地震烈度：烈度 7 度，水平加速度：0.2m/s 垂直加速度：0.1m/s ；
2
2
◆ 安装在无剧烈震动和冲击、无腐蚀性气体的场所；
◆ 污秽等级：III 级。
主要技术参数
项目 单位 参数
变压器容量 kVA 30-400
额定工作电压 V AC400
辅助回路工作电压 V AC220，AC380
额定频率 Hz 50
额定电流 A ≤ 630
额定漏电动作电流 mA 30~300 可调
防护等级 IP54
