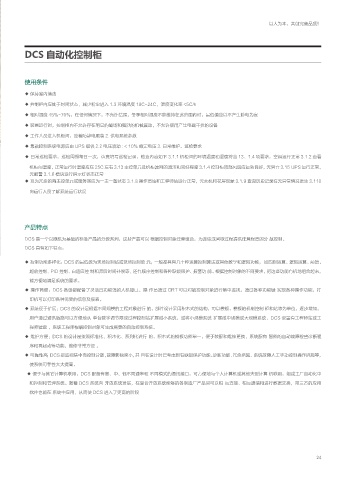

DCS 自动化控制柜

使用条件

◆ 保持室内清洁
◆ 控制柜内应处于封闭状态，减少粉尘进入 1.3 环境温度 18C~24C，温度变化率 <5C/h
◆ 相对湿度 45%~70%，在任何情况下，不允许结露。冬季相对湿度不能维持在此范围内时，最低值应以不产生静电为宜
◆ 装置运行时，控制柜内不允许存在明显的磁场和强烈的机械震动，不允许使用产生电磁干扰的设备

◆ 工作人员进入机柜间，应着防静电服装 2. 供电系统参数
◆ 集散控制系统电源应由 UPS 提供 2.2 电压波动 : < 10% 额定电压 3. 日常维护、巡检要求
◆ 日常巡检要求，巡检周期每日一次，认真填写巡检记录，检查内容如下 3.1.1 机柜间的环境温度和湿度符合 13、1.4 项要求，空调运行正常 3.1.2 查看
机柜间温度，正常运行时温度应在 25C 左右 3.13 主控单元及机柜滤网的清洁和完好程度 3.1.4 控制柜顶部风扇应运转良好，无异音 3.15 UPS 运行正常，
无报警 3.1.6 模块运行指示灯状态正常
◆ 互为冗余的两主控单元或服务器应为一主一备状态 3.1.8 操作员站和工程师站运行正常，无死机和花屏现象 3.1.9 查询历史记录有无异常情况发生 3.110

向运行人员了解系统运行状况

产品特点

DCS 是一个以微机为基础的标准产品的分级系列，这些产品可以 根据控制对象任意组合，为连续或间歇过程提供任意程度的分 散控制。
DCS 具有如下特点：

◆ 控制功能多样化：DCS 的最低级为现场控制站或现场控制单 元，一般都具有几十种运算控制算法或其他数学和逻辑功能， 如四则运算、逻辑运算、前馈、
超前控制、PID 控制、自适应控 制和滞后时间补偿等，还有顺序控制和各种联锁保护、报警功 能。根据控制对象的不同要求，把这些功能有机地组合起来，
能方便地满足系统的要求。
◆ 操作简便：DCS 各级都配备了灵活且功能强的人机接口。操 作员通过 CRT 可以对被控制对象进行集中监视，通过各种功能键 实现各种操作功能，打
印机可以打印各种需要的信息及报表。
◆ 系统便于扩展：DCS 的设计是根据不同规模的工程对象进行 的。部件设计采用积木式的结构，可以模板、模板箱机制控制 柜和站等为单位，逐步增加。
用户通过通讯链路可以方便地从 单台数字调节器或过程控制站扩展成小系统，或将小规模系统 扩展成中规模或大规模系统，DCS 设置有工程师站或工
程师键盘 ，系统工程师根据控制对象可生成需要的自动控制系统。
◆ 维护方便：DCS 的设计是按照标准化、积木化、系列化进行 的。积木式的模板功能单一，便于装配和维修更换，系统配有 智能的自动故障检查诊断程
序和再起动等功能，维修非常方便 。
◆ 可靠性高：DCS是监视集中而控制分散，故障影响面小，并 且在设计时已考虑到有联锁保护功能。诊断功能、冗余措施、 系统故障人工手动控制操作措施等，
使系统可靠性大大提高。
◆ 便于与其它计算机联用：DCS 配备有高、中、低不同速率和 不同模式的通讯接口，可方便地与个人计算机或其他大型计算 机联用，组成工厂自动化中
和控制和管理系统。随着 DCS 系统向 开放系统发展，在复合开放系统能够的各制造厂产品间可以相 互连接、相互通信和进行数据交换，第三方的应用
软件也能在 系统中应用，从而使 DCS 进入了更高的阶段

24
