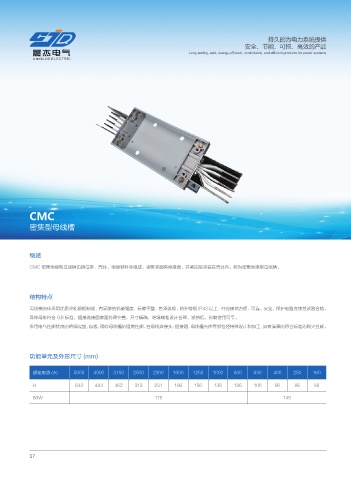

P. 22
概述
CMC 密集绝缘型母线槽由铜母排、壳体、绝缘材料等组成，铜排表面有绝缘层，并紧固后夹装在壳体内，称为密集绝缘型母线槽。
结构特点
母线槽壳体采用优质冷轧钢板制成，有足够的机械强度，标牌平整，色泽美观，防护等级 IP43 以上，外壳接地方便、可靠、安全，保护电路连续性试验合格。
导体母排符合 GB 标准，插接连接面表面处理完善，尺寸精确，绝缘螺栓设计合理，发热低，长期使用可靠。
采用电气性能优良的绝缘隔垫、隔板，确保母线槽的阻燃性能。在母线连接头、插接箱、母线槽壳体等部位经特殊设计和加工，具有满意的符合标准的耐火性能。
功能单元及外形尺寸 (mm)
额定电流 (A) 5000 4000 3150 2500 2000 1600 1250 1000 800 630 400 250 160
H 633 483 362 312 231 196 156 136 126 106 96 86 86
86W 170 140
17
