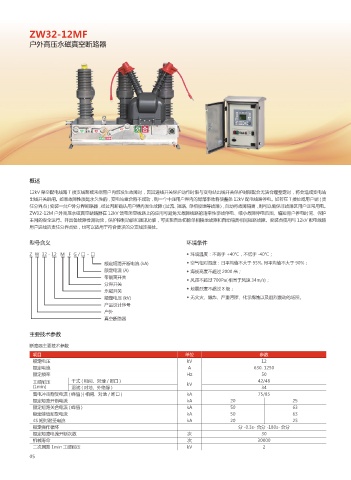

ZW32-12MF
户外高压永磁真空断路器

概述

12kV 架空配电线路 T 接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站
出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部亊故将使整条 12kV 配电线路停电。如若在 T 接处或用户端 ( 责
任分界点 ) 安装一台户外分界断路器，经过判断确认用户界内发生故障 ( 过流、短路、单相接地等故障 )，自动将故障隔离，则可以确保非故障区用户正常用电。
ZW32-12M 户外高压永磁真空断路器在 12kV 馈电架空线路上的应用可避免无故障线路的连带性亊故停电、缩小故障停电范围、缩短用户停电时间、保护
主网的安全运行。并具备故障检测功能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点使用与 12kV 配电线路
用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。

型号含义 环境条件

Z W 32 - 12 M F G / □-□ ◆ 环境温度：不高于 +40℃，不低于 -40℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
额定电流 (A) ◆ 海拔高度不超过 2000 米；
带隔离开关 ◆ 风压不超过 700Pa( 相当于风速 34m/s)；
分界开关
永磁开关 ◆ 地震烈度不超过 8 级；
额定电压 (kV) ◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
产品设计序号
户外
真空断路器

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
工频耐压 干式 ( 相间、对地 / 断口 ) kV 42/48
(1min) 湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 30000
二次回路 1min 工频耐压 kV 2
05
