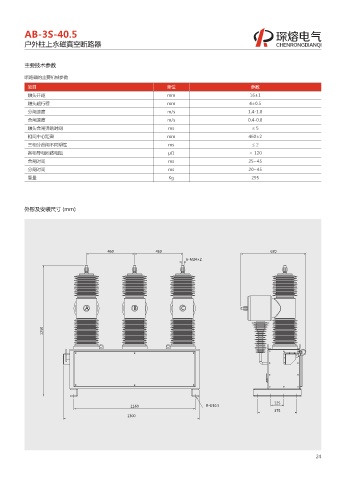

AB-3S-40.5
户外柱上永磁真空断路器
主要技术参数
断路器的主要机械参数
项目 单位 参数
触头开距 mm 16±1
触头超行程 mm 4±0.5
分闸速度 m/s 1.4-1.8
合闸速度 m/s 0.4-0.8
触头合闸弹跳时间 ms ≤5
相间中心距离 mm 460±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ＜ 120
合闸时间 ms 25~45
分闸时间 ms 20~45
重量 Kg 295
外形及安装尺寸 (mm)
