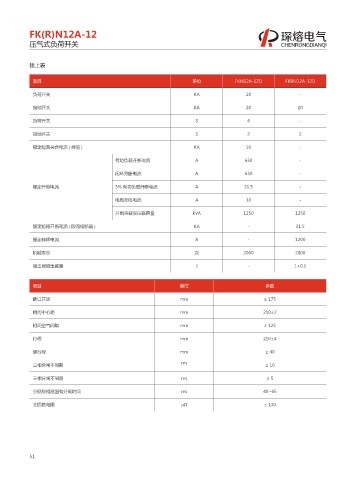

FK(R)N12A-12
压气式负荷开关

接上表

项目 单位 FKN12A-12D FKRN12A-12D

负荷开关 KA 20 -
接地开关 KA 20 20

负荷开关 S 4 -

接地开关 S 2 2

额定短路关合电流 ( 峰值 ) KA 50 -

有功负载开断电流 A 630 -

闭环开断电流 A 630 -

额定开断电流 5% 有功负载开断电流 A 31.5 -
电缆充电电流 A 10 -

开断空载变压器容量 kVA 1250 1250

额定短路开断电流 ( 限流熔断器 ) KA - 31.5

额定转移电流 A - 1200

机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5

项目 单位 参数

断口开距 mm ≥ 175
相间中心距 mm 210±2

相间空气间隙 mm ≥ 125

行程 mm 210±4

超行程 mm ≥ 40

三相合闸不同期 ms ≤ 10

三相分闸不同期 ms ≤5

分励脱扣器固有分闸时间 ms 40~65
主回路电阻 μΩ ≤ 130
