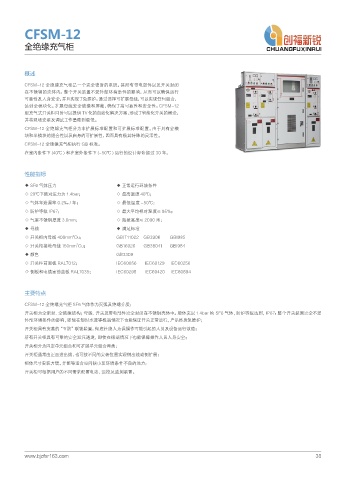

CFSM-12
全绝缘充气柜
概述
CFSM-12 全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭
在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行
可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，
达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。CFSM-12
型充气式开关柜同时可以提供 TV 化的自动化解决方案，形成了智能化开关的概念，
并将现场安装及调试工作量降到最低。
CFSM-12 全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模
块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
CFSM-12 全绝缘充气柜执行GB标准。
在室内条件下 (40℃ ) 和在室外条件下 (-50℃ ) 运行的设计寿命超过 30 年。
性能指标
◆ SF6 气体压力 ◆ 正常运行环境条件
◇ 20℃下绝对压力为 1.4bar； ◇ 最高温度 40℃；
◇ 气体年泄漏率 0.2‰ / 年； ◇ 最低温度 -50℃；
◇ 防护等级 IP67； ◇ 最大平均相对温度≤ 95％；
◇ 气室不锈钢厚度 3.0mm； ◇ 海拔高度≤ 2000 米；
◆ 母线 ◆ 满足标准
2
◇ 开关柜内母线 400mm Cu； GB/T11022 GB3906 GBI985
2
◇ 开关柜接地母线 150mm Cu； GB16926 GB38041 GBI984
◆ 颜色 GB3309
◇ 开关柜前面板 RAL7012； IEC60056 IEC60129 IEC60256
◇ 侧板和电缆室前盖板 RAL7035； IEC60298 IEC60420 IEC60694
主要特点
CFSM-12 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质；
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个开关装置完全不受
外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护；
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障；
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全；
开关柜分为固定单元组合和可扩展单元组合两类；
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方；
开关柜可根据用户的不同需求配置电动、远控及监测装置。
