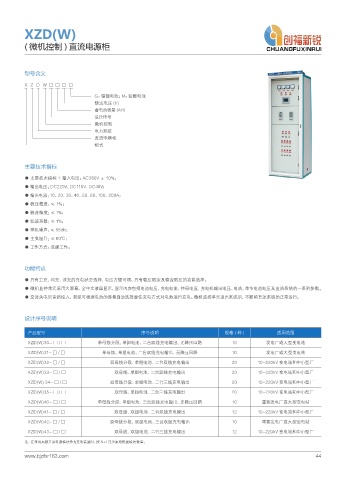

P. 55
XZD(W)
( 微机控制 ) 直流电源柜
型号含义
X Z D W □ □ □ □
G：镉镍电池；M：铅酸电池
额定电压 (V)
蓄电池容量 (AH)
设计序号
微机控制
电力系统
直流电器柜
柜式
主要技术指标
● 主要技术指标 1. 输入电压：AC380V ± 10%；
● 输出电压：DC220V、DC110V、DC48V；
● 输出电流：10、20、30、40、50、60、100、200A；
● 稳压精度：≤ 1%；
● 稳流精度：≤ 1%；
● 纹波系数：≤ 1%；
● 整机噪声：≤ 55db；
● 主变温升：≤ 60℃；
● 工作方式：连续工作。
功能特点
● 具有主充、均充、浮充的充电状态选择，电压方便可调。具有稳压限流及稳流限压的功能选择。
● 微机监控单元采用大屏幕、全中文液晶显示，显示内容包括电池电压、充电电流、控母电压、充电机输出电压、电流、单节电池电压及直流系统的一系列参数。
● 交流失电后重新投入，系统可根据电池的容量自动选择最佳充电方式对电池进行充电。微机监控单元退出系统后，不影响直流系统的正常运行。
设计序号说明
产品型号 序号说明 规格 ( 种 ) 适用范围
XZD(W)30- □ / □ 单母线分段、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
XZD(W)31- □ / □ 单母线、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
XZD(W)32- □ / □ 双母线分段、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
XZD(W)33- □ / □ 双母线、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
XZD(W) 34- □ / □ 双母线分段、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
XZD(W)35- □ / □ 双母线、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
XZD(W)40- □ / □ 单母线分段、单组电池、三台双线充电输出、无降压回路 10 重要发电厂或大型变电站
XZD(W)41- □ / □ 双母线、双组电池、二台双线充电输出 12 10-220kV 变电站和中小型厂
XZD(W)42- □ / □ 双母线分段、双组电池、三台双线充电输出 10 重要发电厂或大型变电站
XZD(W)43- □ / □ 双母线、双组电池、二台三线充电输出 12 10-220kV 变电站和中小型厂
注：在采用高频开关电源模块作为充电装置时，按 N+1 冗余原则配置模块数量。
www.bjcfxr163.com 44
