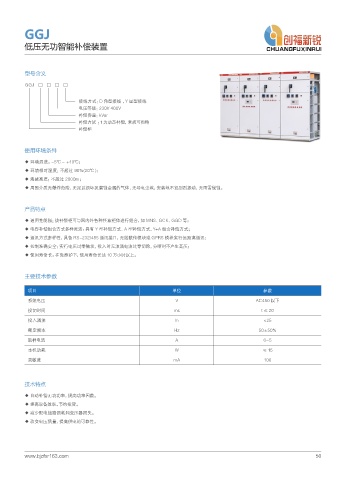

P. 61
GGJ
低压无功智能补偿装置
型号含义
GGJ □ □ □ □
接线方式：D 角型接线 ，Y 星型接线
电压等级：230V 400V
补偿容量：kVar
补偿方试 ：1 为动态补偿，常规可省略
补偿柜
使用环境条件
◆ 环境温度：-5℃ ~ +40℃；
◆ 环境相对湿度：不超过 90%(20℃ )；
◆ 海拔高度：不超过 2000m；
◆ 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。
产品特点
◆ 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
◆ 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
◆ 通讯方式多样性：具备 RS-232/485 通讯接口，无线数传模块或 GPRS 模块实行远距离通讯；
◆ 控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
◆ 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。
主要技术参数
项目 单位 参数
系统电压 V AC450 以下
投切时间 ms t ≤ 20
投入涌流 ln <25
额定频率 Hz 50±50%
取样电流 A 0~5
本机功耗 W ≤ 15
灵敏度 mA 100
技术特点
◆ 自动补偿无功功率，提高功率因数。
◆ 提高设备效率，节约投资。
◆ 减少配电线路损耗和变压器损失。
◆ 改变电压质量，提高供电的可靠性。
