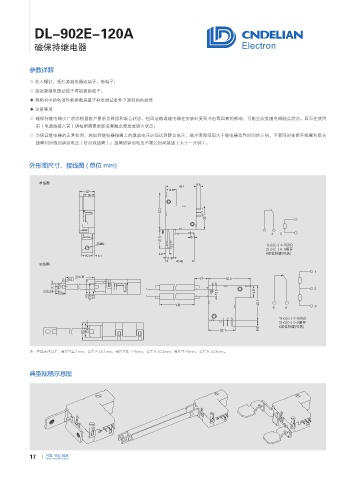

Page 24 - 浙江德联电子科技有限公司A

DL-902E-120A

磁保持继电器

参数详解

◇ 装入螺钉，预拧紧继电器动端子，静端子；
◇ 线锁紧继电器动端子再锁紧静端子。
◆ 规格书中的各项性能参数是基于标准测试条件下测得的初始值
◆ 注意事项
◇ 磁保持继电器出厂状态根据客户要求为释放和吸合状态，但因运输或继电器在安装时受到冲击等因素的影响，可能会改变继电器触点状态。因而在使用
前（电源线接入前）请根据需要重新设置触点释放或吸合状态；
◇ 为保证继电器的正常使用，施加到继电器线圈上的激励电压必须达到额定电压，脉冲宽度须须大于继电器动作时间的 5 倍，不要同时在断开线圈和吸合
线圈同时施加驱动电压（针对双线圈）；线圈的驱动电压不要长时间接通（大于一分钟）。

外形图尺寸、接线图 ( 单位 mm)

ࢁ㏫ఴ

9. 䬙ऴ

᫙ᐬ
჆ѹ䦴㙆 छ䔵

ࣸ㏫ఴ

9
fŸ
9
9
9

䬙ऴ
᫙ᐬ
჆ѹ䦴㙆 छ䔵

注：产品未注公差，当尺寸≦ 1mm，公差为 ±0.1mm；当尺寸在 1~5mm，公差为 ±0.2mm；当尺寸 >5mm，公差为 ±0.3mm。

典型规格示意图
