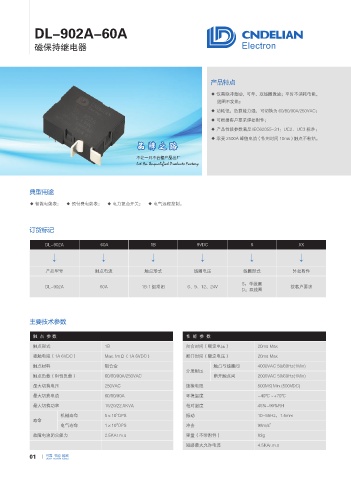

DL-902A-60A

磁保持继电器

产品特点

◆ 仅需脉冲激励，可单、双线圈激励；平时不消耗电能，
线圈不发热；
◆ 功耗低，负载能力强，可切换为 60/80/90A/250VAC；
◆ 可根据客户要求焊接附件；
◆ 产品性能参数满足 IEC62055-31：UC2、UC3 标准；
◆ 承受 2500A 峰值电流（作用时间 10ms）触点不粘结。

典型用途

◆ 智能电能表； ◆ 预付费电能表； ◆ 电力复合开关； ◆ 电气远程控制。

订货标记

DL-902A 60A 1B 9VDC S XX
↓ ↓ ↓ ↓ ↓ ↓

产品型号 触点电流 触点形式 线圈电压 线圈形式 外接附件
S：单线圈
DL-902A 60A 1B:1 组常闭 6、9、12、24V 按客户要求
D：双线圈

主要技术参数

触 点 参 数 性 能 参 数
触点形式 1B 闭合时间（额定电压） 20ms Max
接触电阻（1A 6VDC） Max.1mΩ（1A 6VDC） 断开时间（额定电压） 20ms Max
触点材料 银合金 触点与线圈间 4000VAC 50/60Hz(1Min)
介质耐压
触点负载（阻性负载） 60/80/90A/250VAC 断开触点间 2000VAC 50/60Hz(1Min)
最大切换电压 250VAC 绝缘电阻 500MΩMin.(500VDC)
最大切换电流 60/80/90A 环境温度 -40℃ ~+70℃

最大切换功率 15/20/22.5KVA 相对湿度 45%-90%RH
5
机械寿命 5×10 OPS 振动 10-55Hz，1.5mm
寿命
4
电气寿命 1×10 OPS 冲击 98m/s 2
故障电流闭合能力 2.5KAr.m.s 重量（不带附件） 83g
短路最大允许电流 4.5KAr.m.s
