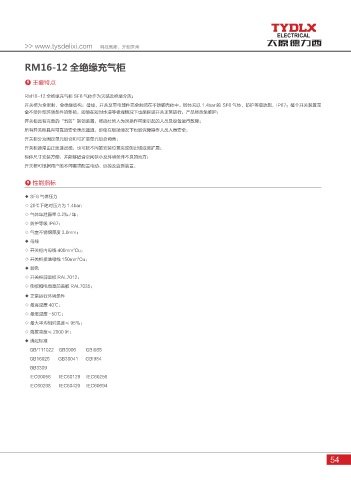

RM16-12 全绝缘充气柜

主要特点

RM16-12 全绝缘充气柜 SF6 气体作为灭弧及绝缘介质；
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以 1.4bar 的 SF6 气体，防护等级达到，IP67：整个开关装置完
全不受外部环境条件的影响，即使在短时水浸等极端情况下也能保证开关正常运行，产品终身免维护；
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障；
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全；
开关柜分为固定单元组合和可扩展单元组合两类；
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展；
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方；
开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标

◆ SF6 气体压力
◇ 20℃下绝对压力为 1.4bar；
◇ 气体年泄漏率 0.2‰ / 年；
◇ 防护等级 IP67；
◇ 气室不锈钢厚度 3.0mm；
◆ 母线
2
◇ 开关柜内母线 400mm Cu；
2
◇ 开关柜接地母线 150mm Cu；
◆ 颜色
◇ 开关柜前面板 RAL7012；
◇ 侧板和电缆室前盖板 RAL7035；
◆ 正常运行环境条件
◇ 最高温度 40℃；
◇ 最低温度 -50℃；
◇ 最大平均相对温度≤ 95％；
◇ 海拔高度≤ 2000 米；
◆ 满足标准
GB/T11022 GB3906 GBI985
GB16926 GB38041 GBI984
GB3309
IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694

54
