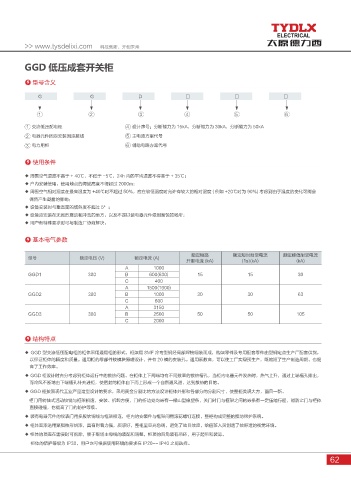

GGD 低压成套开关柜

型号含义

G G D □ □ □

1 2 3 4 5 6

1 交流低压配电柜 4 设计序号：分断能力为 15kA，分断能力为 30kA，分断能力为 50kA
2 电器元件固定安装固定接线 5 主电路方案代号
3 电力用柜 6 辅助电路方案代号

使用条件

◆ 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
◆ 户内安装使用，使用地点的海拔高度不得超过 2000m；
◆ 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会
偶然产生凝露的影响；
◆ 设备安装时与垂直面的倾斜度不超过 5°；
◆ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
◆ 用户有特殊要求时可与制造厂协商解决。

基本电气参数

额定短路 额定短时耐受电流 额定峰值耐受电流
型号 额定电压 (V) 额定电流 (A)
开断电流 (kA) (1s)(kA) (kA)
A 1000
GGD1 380 B 600(630) 15 15 30
C 400
A 1500(1600)
GGD2 380 B 1000 30 30 63
C 600
A 3150
GGD3 380 B 2500 50 50 105
C 2000

结构特点

◆ GGD 型交流低压配电柜的柜体采用通用柜的形式，框架用 8MF 冷弯型钢经局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，
以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提
高了工作效率。
◆ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热气上升，通过上端槽孔排出，
而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
◆ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体
直接碰撞，也提高了门的防护等级。
◆ 装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
◆ 柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
◆ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。
