GN30-12
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!

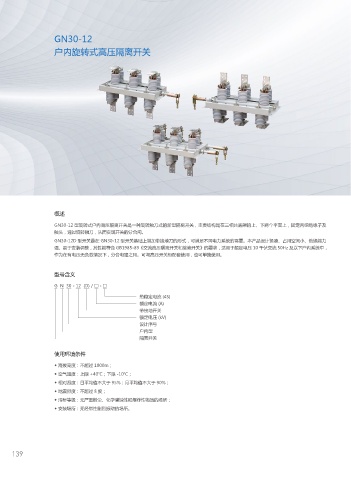

户内旋转式高压隔离开关

概述

GN30-12 型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及
触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D 型开关是在 GN30-12 型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力
强、易于安装调整，其性能符合 GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压 10 千伏交流 50Hz 及以下户内系统中，
作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。

型号含义

G N 30 - 12 (D) / □ - □
热稳定电流 (4S)
额定电流 (A)
带接地开关
额定电压 (kV)
设计序号
户内型
隔离开关

使用环境条件

◆ 海拔高度：不超过 1000m；
◆ 空气温度：上限 +40℃；下限 -10℃；
◆ 相对湿度：日平均值不大于 95%；月平均值不大于 90%；
◆ 地震烈度：不超过 8 度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。

139
