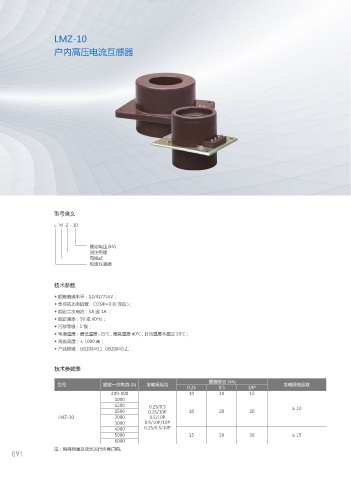

LMZ-10
致力于为全球用户提供 Committed to providing global users
高品质、高性能的电气产品！ High quality, high performance electrical products!
户内高压电流互感器

型号含义

L M Z - 10

额定电压 (kV)
浇注绝缘
母线式
电流互感器

技术参数

◆ 额定绝缘水平：12/42/75kV；
◆ 负荷的功率因数：COSΦ=0.8( 滞后 )；
◆ 额定二次电流：5A 或 1A ；
◆ 额定频率：50 或 60Hz；
◆ 污秽等级：II 级；
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃；
◆ 海拔高度：≤ 1000 米；
◆ 产品标准：GB20840.1 GB20840.2。

技术参数表

额定输出 (VA)
型号 额定一次电流 (A) 准确级组合 准确限值系数
0.2S 0.5 10P
400-800 10 10 15
1000
1200 0.2S/0.5 ≥ 10
1500 0.2S/10P 10 20 20
LMZ-10 2000 0.5/10P
3000 0.5/10P/10P
4000 0.2S/0.5/10P
5000 15 30 30 ≥ 15
6000
注：特殊容量及变比另行协商订购。
