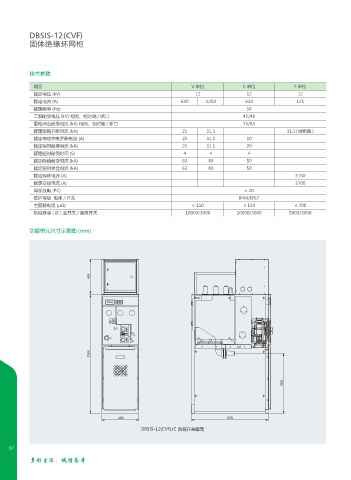

DBSIS-12(CVF)
固体绝缘环网柜

技术参数

项目 V 单位 C 单位 F 单位
额定电压 (kV) 12 12 12
额定电流 (A) 630 1250 630 125
额定频率 (Hz) 50
工频耐受电压 (kV) 相间、相对地 / 断口 42/48
雷电冲击耐受电压 (kV) 相间、相对地 / 断口 75/85
额定短路开断电流 (kA) 25 31.5 31.5( 熔断器 )
额定电缆充电开断电流 (A) 25 31.5 10
额定短时耐受电流 (kA) 25 31.5 20
额定短时耐受时间 (S) 4 4 4
额定峰值耐受电流 (kA) 63 80 50
额定短时关合电流 (kA) 63 80 50
额定转移电流 (A) 3150
额定交接电流 (A) 3700
局部放电 (PC) ≤ 20
防护等级 柜体 / 开关 IP4X/IP67
主回路电阻 (μΩ) ≤ 150 ≤ 150 ≤ 700
机械寿命 ( 次 ) 主开关 / 隔离开关 10000/3000 10000/3000 5000/3000

功能单元尺寸示意图 (mm)

400

GMN6

M
1 0
off
ᰳۂ⑎ᡵױ俟媥
䝧ⲛ媥ࣙ䵓ὂ䵎媗ۥⲎᰳۂᦱἪᬸ࣋仈ụ
ᰳۂኺ媗६ᙦᬋຖᙦࣙ媗୮䷺ㄡᙦࣙ媗୮
ᴓ䕕෎媓䒅㫝ᙦࣙ媔ς
߂ⲛ媥६ᴓ䕕෎媓䒅㫝ᙦࣙ媔媗६䷺ㄡᙦ
ࣙ媗୮ᬋຖᙦࣙ媗ᦹᙦὂ䵎ς
0 3
1350

680

420 870

FDUKU/34*EXH+1E"䒅㫝ᙦࣙ઻ࢩ

07
