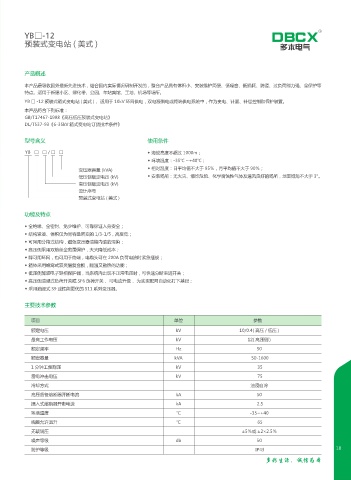

YB□-12
预装式变电站 ( 美式 ) 多本电气

产品概述

本产品是吸收国外最新先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等
特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
YB □ -12 预装式箱式变电站 ( 美式 )， 适用于 10kV 环网供电，双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：
GB/T17467-1998《高压低压预装式变电站》
DL/T537-93《6-35kV 箱式变电站订货技术条件》

型号含义 使用条件
YB □ □ / □ □ ◆ 海拔高度不超过 1000m；
◆ 环境温度：-35℃ ~+40℃；
变压器容量 (kVA) ◆ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
低压侧额定电压 (kV) ◆ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。
高压侧额定电压 (kV)
设计序号
预装式变电站 ( 美式 )

功能及特点

◆ 全绝缘、全密封、免少维护、可靠保证人身安全；
◆ 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
◆ 可采用分箱式结构，避免变压器油箱内油的污染；
◆ 高压侧采用双熔丝全范围保护，大大降低成本；
◆ 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
◆ 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
◆ 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
◆ 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础；
◆ 采用油浸式 S9 或性能更优的 S11 系列变压器。

主要技术参数

项目 单位 参数
额定电压 kV 10/0.4( 高压 / 低压 )
最高工作电压 kV 12( 高压侧 )
额定频率 Hz 50
额定容量 kVA 50-1600
1 分钟工频耐压 kV 35
雷电冲击电压 kV 75
冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50
插入式熔断器开断电流 kA 2.5
环境温度 ℃ -35~+40
线圈允许温升 ℃ 65
无载调压 ±5％或 ±2×2.5％
噪声等级 db 50
防护等级 IP43 18
