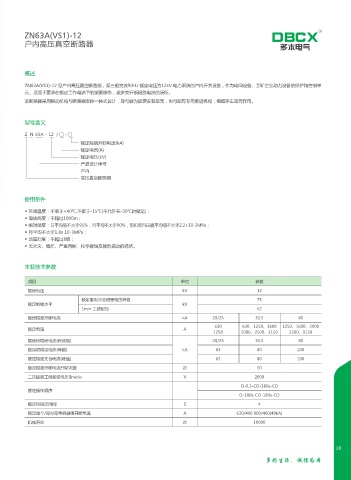

Page 35 - 中国 多本电气有限公司

ZN63A(VS1)-12
户内高压真空断路器 多本电气

概述

ZN63A(VS1)-12 型户内高压真空断路器，系三相交流50Hz 额定电压为12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单
元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号含义
Z N 63A - 12 / □ -□
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
产品设计序号
户内
高压真空断路器

使用条件

◆ 环境温度：不高于+40℃,不低于-15℃(不允许在-30℃时储运)；
◆ 海拔高度：不超过1000m；
◆ 相对湿度：日平均值不大于95%，月平均不大于90%，饱和蒸汽压提平均值不大于2.2×10-3MPa；
◆ 月平均不大于1.8x 10-3MPa；
◆ 地震烈度：不超过8级；
◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定绝缘水平 kV
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40
630 630、1250、1600 1250、1600、2000
额定电流 A
1250 2000、2500、3150 2500、3150
额定热稳定电流(有效值) 20/25 31.5 40
额定动稳定电流(峰值) kA 63 80 100
额定短路关合电流(峰值) 63 80 100
额定短路开断电流开断次数 次 50
二次回路工频耐受电压(Imin)s V 2000
O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 S 4
额定单个/背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 10000
