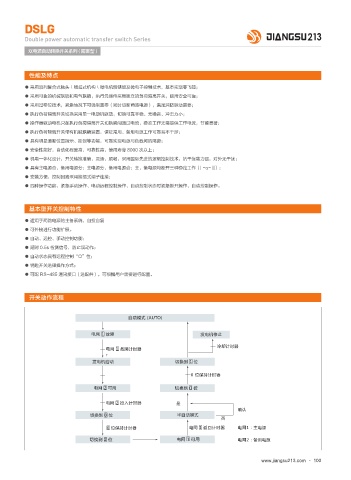

Page 109 - 江苏二一三电气有限公司
P. 109
DSLG
Double power automatic transfer switch Series
双电源自动转换开关系列 ( 隔离型 )
性能及特点
● 采用双列复合式触头＼横拉式机构＼微电机预储能及微电子控制技术，基本实现零飞弧；
● 采用可靠的机械联锁和电气联锁，执行元器件采用独立的负荷隔离开关，使用安全可靠；
● 采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；
● 执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无嗓音、冲击力小；
● 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
● 执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
● 具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
● 安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
● 机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
● 具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作（| -o- ||）；
● 安装方便，控制回路采用接插式端子连接；
● 四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。
基本型开关控制特性
● 适用于两路电源的主备系统，自投自复
● 可外接进行功能扩展。
● 自动、远控、手动控制功能；
● 延时 0.5s 检测信号，防止误动作；
● 自动状态具有远程控制“O”位；
● 钥匙开关选择操作方式；
● 可配 RS-485 通讯接口（选配件），可根据用户需要进行配置。
开关动作流程
