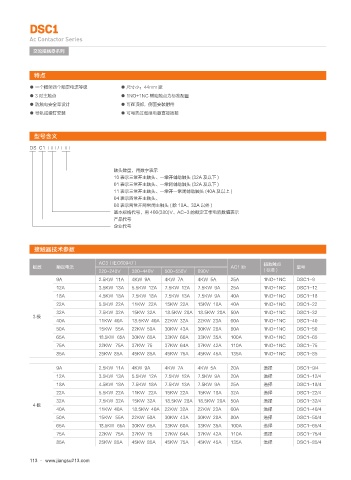

DSC1

Ac Contactor Series
交流接触器系列

特点
● 一个框架四个额定电流等级 ● 尺寸小：44mm 宽
● 3 对主触点 ● 1NO+1NC 辅助触点为标准配置
● 防触电安全罩设计 ● 可在顶部，侧面安装附件
● 导轨或螺钉安装 ● 可与热过载继电器直接插接

型号含义
DS C1 □□ / □□

触头数量，用数字表示
10 表示三常开主触头、一常开辅助触头 (32A 及以下 )
01 表示三常开主触头、一常闭辅助触头 (32A 及以下 )
11 表示三常开主触头、一常开一常闭辅助触头 (40A 及以上 )
04 表示四常开主触头、
08 表示两常开两常闭主触头 ( 除 18A、32A 以外 )
基本规格代号，用 400(380)V、AC-3 的额定工作电流数值表示
产品代号
企业代号

接触器技术参数

AC3（IEC60947） 辅助触点
极数 额定电流 AC1 lth 型号
220~240V 380~440V 500~550V 690V (标准)
9A 2.5KW 11A 4KW 9A 4KW 7A 4KW 5A 25A 1NO+1NC DSC1-9
12A 3.5KW 13A 5.5KW 12A 7.5KW 12A 7.5KW 9A 25A 1NO+1NC DSC1-12
18A 4.5KW 18A 7.5KW 18A 7.5KW 13A 7.5KW 9A 40A 1NO+1NC DSC1-18
22A 5.5KW 22A 11KW 22A 15KW 22A 15KW 18A 40A 1NO+1NC DSC1-22
32A 7.5KW 32A 15KW 32A 18.5KW 28A 18.5KW 20A 50A 1NO+1NC DSC1-32
3极
40A 11KW 40A 18.5KW 40A 22KW 32A 22KW 23A 60A 1NO+1NC DSC1-40
50A 15KW 55A 22KW 50A 30KW 43A 30KW 28A 80A 1NO+1NC DSC1-50
65A 18.5KW 65A 30KW 65A 33KW 60A 33KW 35A 100A 1NO+1NC DSC1-65
75A 22KW 75A 37KW 75 37KW 64A 37KW 42A 110A 1NO+1NC DSC1-75
85A 25KW 85A 45KW 85A 45KW 75A 45KW 45A 135A 1NO+1NC DSC1-85
9A 2.5KW 11A 4KW 9A 4KW 7A 4KW 5A 20A 选择 DSC1-9/4
12A 3.5KW 13A 5.5KW 12A 7.5KW 12A 7.5KW 9A 20A 选择 DSC1-12/4
18A 4.5KW 18A 7.5KW 18A 7.5KW 13A 7.5KW 9A 25A 选择 DSC1-18/4
22A 5.5KW 22A 11KW 22A 15KW 22A 15KW 18A 32A 选择 DSC1-22/4
32A 7.5KW 32A 15KW 32A 18.5KW 28A 18.5KW 20A 50A 选择 DSC1-32/4
4极
40A 11KW 40A 18.5KW 40A 22KW 32A 22KW 23A 60A 选择 DSC1-40/4
50A 15KW 55A 22KW 50A 30KW 43A 30KW 28A 80A 选择 DSC1-50/4
65A 18.5KW 65A 30KW 65A 33KW 60A 33KW 35A 100A 选择 DSC1-65/4
75A 22KW 75A 37KW 75 37KW 64A 37KW 42A 110A 选择 DSC1-75/4
85A 25KW 85A 45KW 85A 45KW 75A 45KW 45A 135A 选择 DSC1-85/4

113 · www.jiangsu213.com
