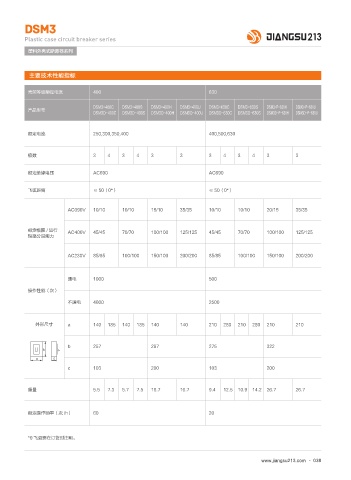

DSM3

Plastic case circuit breaker series
塑料外壳式断路器系列

主要技术性能指标

壳架等级额定电流 400 630

DSM3-400C DSM3-400S DSM3-400H DSM3-400U DSM3-630C DSM3-630S DSM3-P-630H DSM3-P-630U
产品型号
DSM3D-400C DSM3D-400S DSM3D-400H DSM3D-400U DSM3D-630C DSM3D-630S DSM3D-P-630H DSM3D-P-630U

额定电流 250,300,350,400 400,500,630

极数 3 4 3 4 3 3 3 4 3 4 3 3

额定绝缘电压 AC690 AC690

飞弧距离 ≤ 50（0*） ≤ 50（0*）

AC690V 10/10 10/10 15/10 35/35 10/10 10/10 20/15 35/35

额定极限 / 运行 AC400V 45/45 70/70 100/100 125/125 45/45 70/70 100/100 125/125
短路分段能力

AC230V 85/85 100/100 150/100 200/200 85/85 100/100 150/100 200/200

通电 1000 500

操作性能（次）
不通电 4000 2500

外形尺寸 a 140 185 140 185 140 140 210 280 210 280 210 210

b 257 297 275 322
C
B D
c 103 200 103 200

重量 5.5 7.3 5.7 7.5 16.7 16.7 9.4 12.5 10.9 14.2 26.7 26.7

额定操作频率（次 /h） 60 20

*0 飞弧需在订货时注明。
