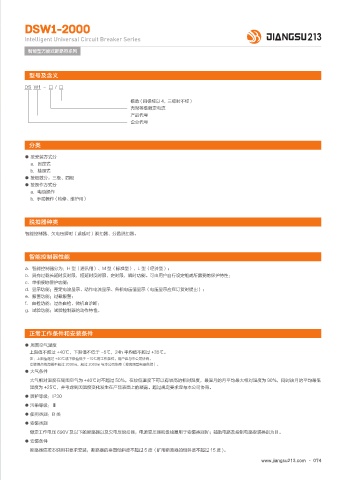

DSW1-2000

Intelligent Universal Circuit Breaker Series
智能型万能式断路器系列

型号及含义
DS W1 - □ / □

极数（四极标以 4，三极时不标）
壳架等级额定电流
产品代号
企业代号

分类

● 按安装方式分
a．固定式
b．抽屉式
● 按极数分：三极、四极
● 按操作方式分
a．电动操作
b．手动操作（检修、维护用）

脱扣器种类

智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

智能控制器性能

a．智能控制器分为：H 型（通讯用）、M 型（标准型）、L 型（经济型）；
b．具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性：
c．单相接地保护功能；
d．显示功能：整定电流显示、动作电流显示、各相电压值显示（电压显示应在订货时提出）；
e．报警功能：过载报警；
f． 自检功能：过热自检、微机自诊断：
g．试验功能：试验控制器的动作特性。

正常工作条件和安装条件

● 周围空气温度
上限值不超过 +40℃，下限值不低于 -5℃，24h 平均值不超过 +35℃。
注：上限值超过 +40℃或下限值低于 -10℃的工作条件，用户应与本公司协商。
安装地点的海拔不超过 2000m，超过 2000m 与本公司协商（按高原型电器供货）。
● 大气条件
大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90%，同时该月的平均最低
温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。
● 防护等级：IP30
● 污染等级：Ⅲ
● 使用类别：B 类
● 安装类别
额定工作电压 690V 及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
● 安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5 度（矿用断路器的倾斜度不超过 15 度 )。
