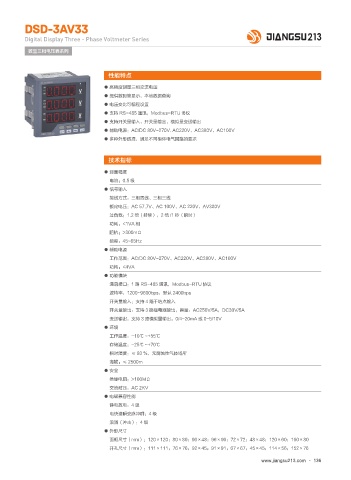

DSD-3AV33

Digital Display Three - Phase Voltmeter Series
数显三相电压表系列

性能特点
● 高精度测量三相交流电压
● 提供数码管显示，本地数据查询
● 电压变比可编程设置
● 支持 RS-485 通讯，Modbus-RTU 协议
● 支持开关量输入、开关量输出、横拟量变送输出
● 辅助电源：AC/DC 80V-270V. AC220V、AC380V、AC100V
● 多种外形选择，满足不同柜体电气回路的要求

技术指标
● 测量精度
电流：0.5 级
● 信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AV380V
过负载：1.2 倍（持续），2 倍 /1 秒（瞬时）
功耗：<1VA 相
阻抗：>300mΩ
频率：45~65Hz
● 辅助电源
工作范围：AC/DC 80V-270V、AC220V、AC380V、AC100V
功耗：<4VA
● 功能模块
通讯接口：1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400bps
开关量输入：支持 4 路干结点输入
开关量输出：支持 3 路继电器输出，容量：AC250V/5A，DC30V/5A
变送输出：支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
● 环境
工作温度：-10℃ ~+55℃
存储温度：-25℃ ~+70℃
相对湿度：≤ 93 %，无腐蚀性气体场所
海拔：≤ 2500m
● 安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
● 电磁兼容性能
静电放电：4 级
电快速瞬变脉冲群：4 级
浪涌（冲击）：4 级
● 外形尺寸
面框尺寸（mm）：120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
开孔尺寸（mm）：111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76
www.jiangsu213.com · 136
