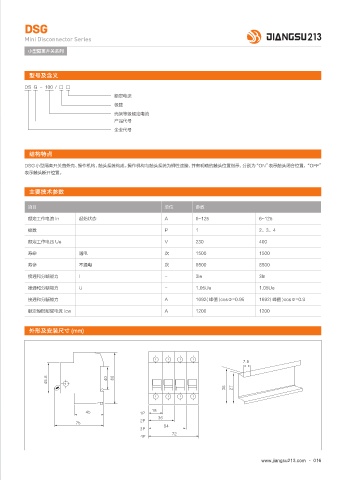

Page 25 - 江苏二一三电气有限公司
P. 25
DSG
Mini Disconnector Series
小型隔离开关系列
型号及含义
DS G - 100 / □ □
额定电流
极数
壳架等级额定电流
产品代号
企业代号
结构特点
DSG 小型隔离开关由外壳、操作机构、触头系统构成。操作机构与触头系统为钢性连接，并有明确的触头位置指示，分别为“ON”表示触头闭合位置，“OFF”
表示触头断开位置。
主要技术参数
项目 单位 参数
额定工作电流 In 起始状态 A 6~125 6~125
极数 P 1 2、3、4
额定工作电压 Ue V 230 400
寿命 通电 次 1500 1500
寿命 不通电 次 8500 8500
接通和分断能力 I - 3le 3ln
接通和分断能力 U - 1.05Ue 1.05Ue
接通和分断能力 A 1692( 峰值 )cosΦ=0.95 1692( 峰值 )cosΦ=0.9
额定短时耐受电流 Icw A 1200 1200
外形及安装尺寸 (mm)
1
1
1
1
