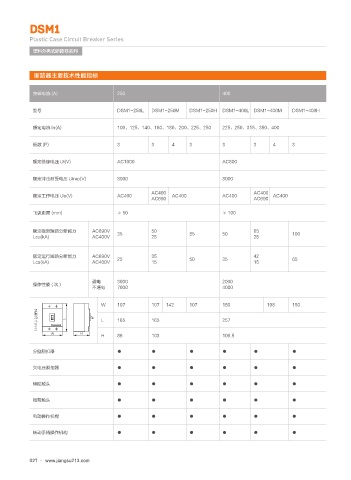

P. 36
DSM1
Plastic Case Circuit Breaker Series
塑料外壳式断路器系列
断路器主要技术性能指标
壳架电流 (A) 250 400
型号 DSM1-250L DSM1-250M DSM1-250H DSM1-400L DSM1-400M DSM1-400H
额定电流 In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400
极数 (P) 3 3 4 3 3 3 4 3
额定绝缘电压 Ui(V) AC1000 AC800
额定冲击耐受电压 Uimp(V) 8000 8000
AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
AC690 AC690
飞弧距离 (mm) ≯ 50 ≯ 100
额定极限短路分断能力 AC690V 35 50 85 50 65 100
Lcu(kA) AC400V 25 25
额定运行短路分断能力 AC690V 25 35 50 35 42 65
Lcs(kA) AC400V 15 15
通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000
W 107 107 142 107 150 198 150
L 165 165 257
-
्ܰࡆࠩ NN
8 )
H 86 103 106.5
分励脱扣器 ● ● ● ● ● ●
欠电压脱扣器 ● ● ● ● ● ●
辅助触头 ● ● ● ● ● ●
报警触头 ● ● ● ● ● ●
电动操作机构 ● ● ● ● ● ●
转动手柄操作机构 ● ● ● ● ● ●
