DSW1-1600

Intelligent Universal Circuit Breaker Series
智能型万能式断路器系列

外形及安装尺寸

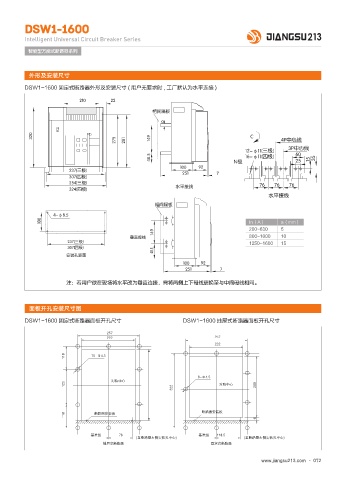

DSW1-1600 固定式断路器外形及安装尺寸 ( 用户无要求时 , 工厂默认为水平连接 )

In（A） a（mm）
200~630 5
800~1000 10
1250~1600 15

面板开孔安装尺寸图
DSW1-1600 固定式断路器面板开孔尺寸 DSW1-1600 抽屉式断路器面板开孔尺寸
