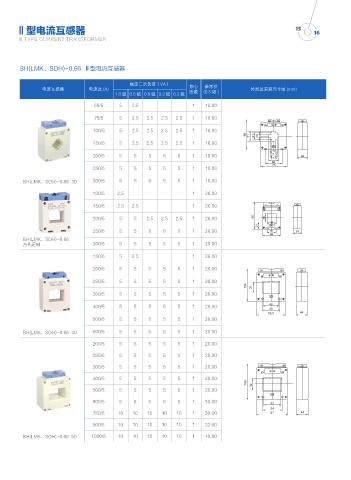

Ⅱ型电流互感器                                                                                         15    16

       Ⅱ TYPE CURRENT TRANSFORMER




        BH(LMK、SDH)-0.66  Ⅱ型电流互感器


                                              额定二次负荷(VA)          穿心   参考价
                电流互感器           电流比 (A)                           匝数   (0.5 级 )        外形及安装尺寸图 (mm)
                                         1.0 级 0.5 级 0.5 级 0.2 级 0.2 级
                                 50/5     5   2.5                  1    16.00

                                 75/5     5   2.5  2.5  2.5  2.5   1    16.00
                                                                                            S1  䨙  ❸  S2
                                 100/5    5   2.5  2.5  2.5  2.5   1    16.00
                                                                                      98  31  21  11
                                 150/5    5   2.5  2.5  2.5  2.5   1    16.00
                                                                                            S1  䨙  ❸  S2
                                                                                               P1
                                                                                               11
                                 200/5    5    5    5    5    5    1    18.00         98  31  21  11  21.5  44
                                                                                              31.5
                                                                                               44
                                                                                            S1  䨙  ❸  S2
                                                                                               75
                                 250/5    5    5    5    5    5    1    18.00                  P1
                                                                                               11
                                                                                      98  31  21  11  21.5
                                                                                              31.5       44
         BH(LMK、SDH)-0.66  30    300/5    5    5    5    5    5    1    18.00                  44
                                                                                               P1
                                                                                               75      +
                                                                                            S1  11  S2
                                 100/5   2.5                       1    26.00                 21.5       44
                                                                                        80  25  31.5
                                                                                               44
                                                                                              32 75
                                 150/5   2.5  2.5                  1    26.00             21  S1  P1  S2  +
                                                                                              䨙  ❸
                                                                                            S1  32  S2  38
                                                                                      98  31  21  11  66
                                 200/5    5    5   2.5  2.5  2.5   1    26.00           80  25
                                                                                              32       +
                                                                                          21  S1  P1 P1  S2
                                 250/5    5    5    5    5    5    1    26.00              +  32 11  +  38  +
                                                                                        80  25  66 21.5  44
                                                                                              31.5
         BH(LMK、SDH)-0.66                                                                  S1  䨙  ❸  S2
                                                                                              32
         方孔定制                    300/5    5    5    5    5    5    1    28.00             21  P1 44
                                                                                               75
                                                                                      104  31  32      38
                                                                                           +  66  +      +
                                 150/5    5   2.5                  1    26.00
                                                                                              P1
                                                                                           S1  䨙  ❸  S2
                                                                                                       +
                                                                                              42
                                 200/5    5    5    5    5    5    1    26.00         104  31  +  S1  45  S2  +  +
                                                                                             䨙  ❸
                                                                                        80  S1  25  76.5  S2  44
                                 250/5    5    5    5    5    5    1    26.00                 P1
                                                                                              32
                                                                                      104  31  21  +  42  +  +
                                                                                              P1
                                                                                              45 32
                                                                                              䨙   ❸
                                 300/5    5    5    5    5    5    1    26.00              S1  76.5  S2  38  44
                                                                                              66
                                                                                              P1
                                                                                      106     42
                                 400/5    5    5    5    5    5    1    28.00           32  +     +      +
                                                                                              45
                                                                                              䨙   ❸
                                                                                           + S1  76.5  + S2  44 +
                                                                                              P1
                                 500/5    5    5    5    5    5    1    28.00              S1  䨙  ❸  S2
                                                                                      106  32  +  52  +  +
                                                                                      104  31  S1  䨙   ❸  S2
                                                                                              54
         BH(LMK、SDH)-0.66  40    600/5    5    5    5    5    5    1    30.00                 87         44
                                                                                              P1
                                                                                      106     P1
                                 200/5    5    5    5    5    5    1    28.00           32    52
                                                                                              42 54
                                                                                              45 87      44
                                                                                              P1
                                 250/5    5    5    5    5    5    1    28.00                76.5       44
                                                                                              52
                                 300/5    5    5    5    5    5    1    28.00              +  54  +      + 44
                                                                                              87
                                                                                              䨙   ❸
                                                                                           S1     S2
                                 400/5    5    5    5    5    5    1    28.00
                                                                                      106  32
                                 500/5    5    5    5    5    5    1    28.00
                                                                                              P1
                                 600/5    5    5    5    5    5    1    30.00                 52
                                                                                              54
                                 750/5    10   10   10   10   10   1    30.00                 87         44
                                 800/5    10   10   10   10   10   1    32.00
         BH(LMK、SDH)-0.66  50   1000/5    10   10   10   10   10   1    40.00
