P. 9

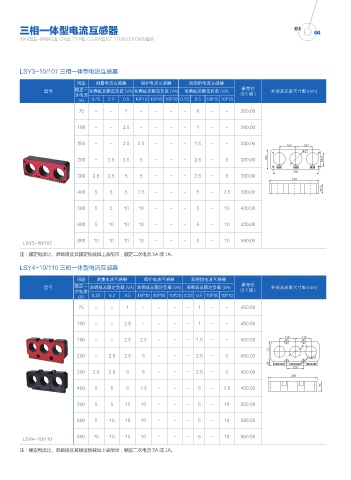

三相一体型电流互感器 03 04
THREE-PHASE ONE TYPE CURRENT TRANSFORMER
LSY3-10/107 三相一体型电流互感器
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 稳定一 准确级及额定负载 (VA)准确级及额定负载 (VA) 准确级及额定负载 (VA) 参考价 外形及安装尺寸图 (mm)
次电流 (0.5 级 )
(A) 0.2S 0.2 0.5 10P10 10P15 10P20 0.2S 0.5 10P15 10P10
75 - - 1 - - - - 1 - - 380.00
100 - - 2.5 - - - - 1 - - 380.00
150 - - 2.5 2.5 - - - 1.5 - - 380.00
200 - 2.5 2.5 5 - - - 2.5 - 5 380.00
300 2.5 2.5 5 5 - - - 2.5 - 5 380.00
400 5 5 5 7.5 - - - 5 - 7.5 380.00
500 5 5 10 10 - - - 5 - 10 430.00
600 5 10 10 10 - - - 5 - 10 430.00
800 10 10 10 10 - - - 5 - 10 550.00
LSY3-10/107
注：额定电流比、准确级及其额定负载如上表所示，额定二次电流 5A 或 1A。
LSY4-10/110 三相一体型电流互感器
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 稳定一 准确级及额定负载 (VA) 准确级及额定负载 (VA) 准确级及额定负载 (VA) 参考价 外形及安装尺寸图 (mm)
次电流 (0.5 级 )
(A) 0.2S 0.2 0.5 10P10 10P15 10P20 0.2S 0.5 10P15 10P10
75 - - 1 - - - - 1 - - 450.00
100 - - 2.5 - - - - 1 - - 450.00
150 - - 2.5 2.5 - - - 1.5 - - 450.00
200 - 2.5 2.5 5 - - - 2.5 - 5 450.00
300 2.5 2.5 5 5 - - - 2.5 - 5 450.00
400 5 5 5 7.5 - - - 5 - 7.5 450.00
500 5 5 10 10 - - - 5 - 10 550.00
600 5 10 10 10 - - - 5 - 10 580.00
800 10 10 10 10 - - - 5 - 10 650.00
LSY4-10/110
注：额定电流比、准确级及其额定负载如上表所示，额定二次电流 5A 或 1A。
