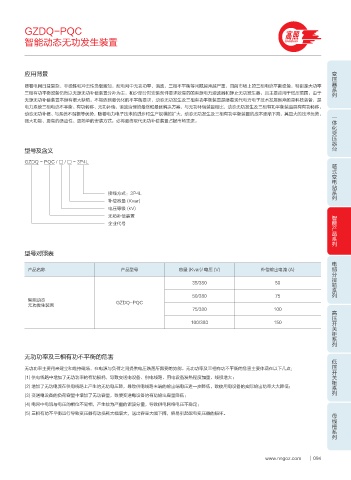

Page 105 - 南宁市高照电器有限责任公司

GZDQ-PQC 高照
智能动态无功发生装置 GAOZHAO

变压器系列
应用背景

随着电网日益复杂、非线性和冲击性负载增加，配电网中无功功率、谐波、三相不平衡等问题越来越严重，目前市场上的三相电流平衡设备，特别是大功率
三相有功平衡设备仍然以无源无功补偿装置分补为主，和少部分对安装条件要求较高的的有源电力滤波器和静止无功发生器，且主要应用于低压范围，由于
无源无功补偿装置本身有很大缺陷，不能达到最优化的不平衡要求，动态无功发生及三相有功平衡装置是随着现代电力电子技术发展起来的高科技装备，是
电力系统三相电流不平衡、有功转移、无功补偿，谐波治理的最终和最优解决方案，与无功补偿装置相比，动态无功发生及三相有功平衡装置具有有功转移、
动态无功补偿、与系统不谐振等优势，随着电力电子技术的进步和生产规模的扩大，动态无功发生及三相有功平衡装置的成本逐渐下降，其巨大的技术优势、 一体化变压器台
强大功能、更高的适应性、更简单的安装方式，必将最终取代无功补偿装置占据市场主流。

型号及含义
GZDQ - PQC / □ / □ - 3P4L 箱式变电站系列

接线方式：3P4L
补偿容量 (Kvar)
电压等级 (kV)
智能产品系列
无功补偿装置
企业代号

型号对照表
电缆分接箱系列
产品名称 产品型号 容量 (Kvar)/ 电压 (V) 补偿输出电流 (A)

35/380 50

50/380 75
智能动态
无功发生装置 GZDQ-PQC
75/380 100 高压开关柜系列

100/380 150

无功功率及三相有功不平衡的危害 低压开关柜系列

无功功率主要用来建立和维持磁场，在电源与负荷之间提供电压跌落所需要的势能。无功功率及三相有功不平衡的危害主要体现在以下几点：
(1) 供电线路中增加了无功功率的有功损耗，导致变送电设备、供电线路、用电设备发热程度加重、线损增大；
(2) 增加了无功电流在供电线路上产生的无功电压降，导致供电线路末端的输出端电压进一步降低，致使用电设备的实际输出功率大大降低；
(3) 变送电设备的负荷容量中增加了无功容量，致使变送电设备的有功输出容量降低；
(4) 电网中电流与电压的相位不同相，产生较为严重的谐波分量，导致供电网络电压不稳定；
(5) 三相有功不平衡运行导致变压器有功损耗大幅增大，送出容量大幅下降，容易引起配电变压器的损坏。 母线槽系列
