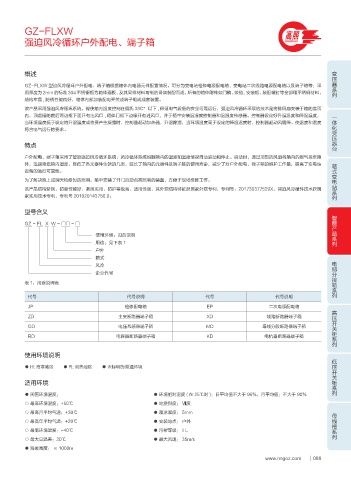

GZ-FLXW 高照
强迫风冷循环户外配电、端子箱 GAOZHAO

变压器系列
概述

GZ-FLXW 型迫风冷循环户外配电、端子箱根据箱体内电器元件配置情况，可分为变电站检修电源配电箱、变电站二次线路电源配电箱以及端子箱等：采
用厚度为 2mm 的标准 304 不锈钢板为箱体面板、及其同样材料弯制的骨架装配而成，所有的箱体附件如门锁、绞链、安装板、装配螺钉等全部用不绣钢材料，
结构牢靠 , 防锈性能良好，箱体内部加装配电开关或端子组成成套装置。
该产品采用强迫风冷循环系统，能使箱内温度控制在摄氏 38C°以下 , 保证电气设备的安全可靠运行，强迫风冷循环采取的技术是将排风扇安装于箱的盖顶
内，顶盖槽的前后两边框下面开有出风口 , 箱体门板下边缘开有进风口，并于箱中安装温湿度控制器和温湿度传感器。控制器设定好升温温度和降温温度， 一体化变压器台
当环境温度低于设定的升温温度或将要产生凝露时，控制器起动加热器，升温除湿，当环境温度高于设定的降温温度时，控制器起动风扇降。使温度和湿度
符合电气运行的要求。

特点

户外配电、端子箱采用了智能强迫风冷循环系统，风冷循环系统根据箱内的温度和湿度情况自动启动和停止。启动时，通过顶部的风扇将箱内的潮气排至箱
外，迅速降低箱内湿度，降低了各元器件生锈的几率，延长了箱内的元器件及端子排的使用寿命，减少了对户外配电、端子箱的维护工作量，提高了变电站 箱式变电站系列
设备的运行可靠性。
为了解决晚上或阴天检修时的照明，箱中安装了开门自动点亮照明的装置，方便于现场维修工作。
该产品结构新颖，防腐性能好，坚固实用，防护等级高，适用性强，其外观结构特征获国家外观专利，专利号：201730377529X，其迫风冷循环技术获国
家实用技术专利，专利号 201020143756.9。

型号含义 智能产品系列

GZ - FL X W - □□ - □
使用环境：见后说明
用途：见下表 1
户外
箱式 电缆分接箱系列
风冷
企业代号
表 1：用途说明表

代号 代号说明 代号 代号说明
JP 检修配电箱 EP 二次电源配电箱 高压开关柜系列

ZD 主变断路器端子箱 XD 线路断路器端子箱
GD 电压互感器端子箱 MD 母线分段断路器端子箱
RD 电容器断路器端子箱 KD 电抗器断路器端子箱

使用环境说明 低压开关柜系列

● H: 高寒地区 ● R: 炎热地区 ● 未标明为普通环境

适用环境

● 周围环境温度： ● 环境相对湿度 ( 在 25℃时 )：日平均值不大于 95%，月平均值：不大于 90%
○ 最高环境温度：+50℃ ● 地震烈度： Ⅷ度
○ 最高月平均气温：+30℃ ● 覆冰厚度： 5mm 母线槽系列
○ 最高年平均气温：+20℃ ● 安装地点： 户外
○ 最低环境温度：-40℃ ● 污秽等级： III。
○ 最大日温差：30℃ ● 最大风速： 35m/s
● 海拔高度： ≤ 1000m
www.nngoz.com 088
