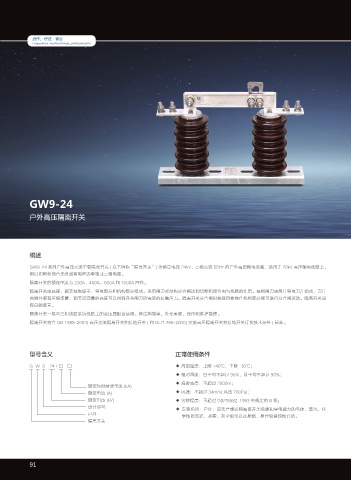

GW9-24

户外高压隔离开关

概述

GW9-24 系列户外高压交流单极隔离开关 ( 以下简称“隔离开关”) 为额定电压 24kV、三相交流 50Hz 的户外高压配电设备，适用于 20kV 高压输电线路上，
用以切断和闭合无负载有电旺的单相或三相电路。
隔离开关的额定电流为 200A、400A、600A 和 1000A 四种。
隔离开关由底座、瓷支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分合闸达到切断和闭合电气线路的作用。每相闸刀由两片导电刀片组成，刀片
两侧外装有压缩弹簧，调节该弹簧的高度可以得到开关闸刀所需要的接触压力。隔离开关分合闸时绝缘钩棒操作机构部分便可进行分合闸运动。隔商开关设
有自锁装置。
隔离开关一般与三相线路系统线路上的变压器配合使用。其结构简单，外形美观，操作和维护简便。
隔离开关符合 GB 1985-2004( 高压交流隔离开关和接地开关 ) 和 DL/T 486-2000( 交流高压隔离开关和接地开关订货技术条件 ) 标准。

型号含义 正常使用条件

G W 9 - 24 / □ - □ ◆ 周围温度：上限 +40℃，下限 -30℃；
◆ 相对湿度：日平均不超过 95%，月平均不超过 90%；
◆ 海拔高度：不超过 2000m；
额定短时耐受电流 (kA)
额定电流 (A) ◆ 风速：不超过 34m/s( 风压 700Pa)；
额定电压 (kV) ◆ 污秽程度：不超过 GB/T5582-1993 中规定的 III 级；
设计序号 ◆ 安装场所：户外，应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化
户外 学性质沉积、盐雾、灰尘垢污以及易燃、易埋和侵蚀性介质。
隔离开关
