电力仪表
POWER METER

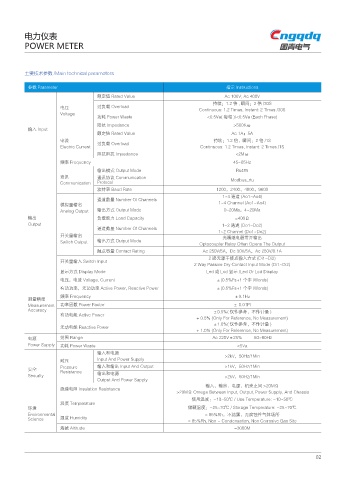

主要技术参数 /Main technical parameters

参数 Parameter 指示 Instructions
额定值 Rated Value Ac 100V; Ac 400V
持续：1.2 倍 , 瞬间：2 倍 /30S
电压 过负载 Overload
Continuous: 1.2 Times, Instant: 2 Times /30S
Voltage
功耗 Power Waste <0.5Va( 每相 )/<0.5Va (Each Phase)
阻抗 Impedance >500Kω
输入 Input
额定值 Rated Value Ac 1A；5A
电流 过负载 Overload 持续：1.2 倍，瞬间：2 倍 /1S
Electric Current Continuous: 1.2 Times, Instant: 2 Times /1S
阻抗阻抗 Impedance <2Mω
频率 Frequency 45~65Hz
输出模式 Output Mode Rs485
通讯 通讯协议 Communication
Communication Protocol Modbus_rtu
波特率 Baud Rate 1200，2400，4800，9600
1~4 通道 (Ao1~Ao4)
通道数量 Number Of Channels
模拟量输出 1~4 Channel (Ao1~Ao4)
Analog Output 输出方式 Output Mode 0~20Ma，4~20Ma
输出 负载能力 Load Capacity =400Ω
Output 1~2 通道 (Do1~Do2)
通道数量 Number Of Channels
1~2 Channel (Do1~Do2)
开关量输出 光耦继电器常开输出
Switch Output 输出方式 Output Mode
Optocoupler Relay Often Opens The Output
触点容量 Contact Rating Ac 250V/5A，Dc 30V/5A，Ac 250V/0.1A
2 路无源干接点输入方式 (Di1~Di2)
开关量输入 Switch Input
2 Way Passive Dry Contact Input Mode (Di1~Di2)
显示方式 Display Mode Led 或 Lcd 显示 /Led Or Lcd Display
电压，电流 Voltage, Current ±(0.5%Fs+1 个字 /Words)
有功功率，无功功率 Active Power, Reactive Power ±(0.5%Fs+1 个字 /Words)
频率 Frequency ±0.1Hz
测量精度
Measurement 功率因数 Power Factor ± 0.01Pf
Accuracy ±0.5%( 仅作参考，不作计量 )
有功电能 Active Power
+ 0.5% (Only For Reference, No Measurement)
±1.0%( 仅作参考，不作计量 )
无功电能 Reactive Power
+ 1.0% (Only For Reference, No Measurement)
电源 范围 Range Ac 220V±25% 50~60Hz
Power Supply 功耗 Power Waste <5Va
输入和电源 >2kV，50Hz/1Min
耐压 Input And Power Supply
Pressure 输入和输出 Input And Output >1kV，50Hz/1Min
安全
Resistance 输出和电源
Security >2kV，50Hz/1Min
Output And Power Supply
输入、输出、电源、机壳之间 >20MΩ
绝缘电阻 Insulation Resistance
>20MΩ Omega Between Input, Output, Power Supply, And Chassis
使用温度：-10~50℃ / Use Temperature: -10~50℃
温度 Temperature
环境 储藏温度：-25~70℃ / Storage Temperature: -25~70℃
Environmental = 85%Rh，不结露，无腐蚀性气体场所
Science 湿度 Humidity = 85%Rh, Non - Condensation, Non Corrosive Gas Site
海拔 Altitude =3000M
