桥架母线

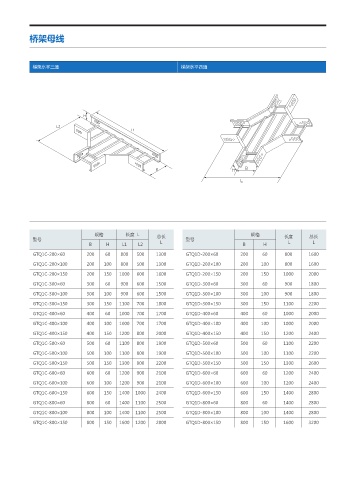

梯架水平三通 梯架水平四通

)

-
-

# ) #
-

规格 长度 L 总长 规格 长度 总长
型号 型号
B H L1 L2 L B H L L
GTQ1C-200×60 200 60 800 500 1300 GTQ1D-200×60 200 60 800 1600
GTQ1C-200×100 200 100 800 500 1300 GTQ1D-200×100 200 100 800 1600
GTQ1C-200×150 200 150 1000 600 1600 GTQ1D-200×150 200 150 1000 2000
GTQ1C-300×60 300 60 900 600 1500 GTQ1D-300×60 300 60 900 1800
GTQ1C-300×100 300 100 900 600 1500 GTQ1D-300×100 300 100 900 1800

GTQ1C-300×150 300 150 1100 700 1800 GTQ1D-300×150 300 150 1100 2200
GTQ1C-400×60 400 60 1000 700 1700 GTQ1D-400×60 400 60 1000 2000
GTQ1C-400×100 400 100 1000 700 1700 GTQ1D-400×100 400 100 1000 2000
GTQ1C-400×150 400 150 1200 800 2000 GTQ1D-400×150 400 150 1200 2400
GTQ1C-500×60 500 60 1100 800 1900 GTQ1D-500×60 500 60 1100 2200
GTQ1C-500×100 500 100 1100 800 1900 GTQ1D-500×100 500 100 1100 2200
GTQ1C-500×150 500 150 1300 900 2200 GTQ1D-500×150 500 150 1300 2600

GTQ1C-600×60 600 60 1200 900 2100 GTQ1D-600×60 600 60 1200 2400
GTQ1C-600×100 600 100 1200 900 2100 GTQ1D-600×100 600 100 1200 2400
GTQ1C-600×150 600 150 1400 1000 2400 GTQ1D-600×150 600 150 1400 2800
GTQ1C-800×60 800 60 1400 1100 2500 GTQ1D-800×60 800 60 1400 2800
GTQ1C-800×100 800 100 1400 1100 2500 GTQ1D-800×100 800 100 1400 2800
GTQ1C-800×150 800 150 1600 1200 2800 GTQ1D-800×150 800 150 1600 3200

45
