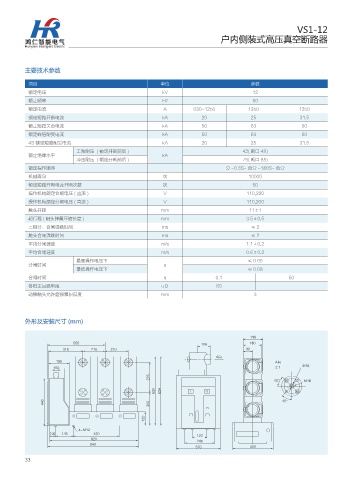

VS1-12
户内侧装式高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630~1250 1250 1250
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kA
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 分 -0.3S- 合分 -180S- 合分
机械寿命 次 10000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 ( 直流 ) V 110,220
操作机构额定分闸电压 ( 直流 ) V 110,200
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 3.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.1±0.2
平均合闸速度 m/s 0.6±0.2
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1 50
各相主回路电阻 uΩ 60
动静触头允许磨损累积厚度 mm 3

外形及安装尺寸 (mm)

"ऽ
"ऽ
Ÿ
c .

c

.

33
