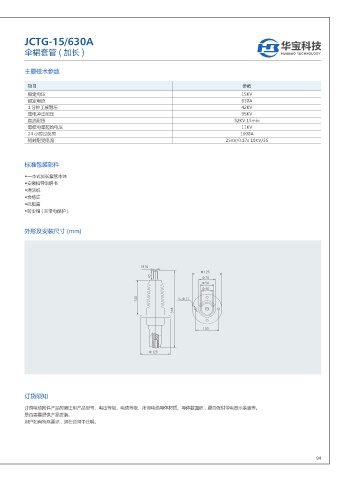

JCTG-15/630A                                                                            华宝科技
          伞裙套管 ( 加长 )                                                                             HUABAO TECHNOLOGY


          主要技术参数


           项目                                                                       参数
           额定电压                                                                     15KV
           额定电流                                                                     630A
           1 分钟工频耐压                                                                 42KV
           雷电冲击耐压                                                                   95KV
           直流耐压                                                                   52KV 15min
           最低电晕起始电压                                                                 11KV
           24 小时过负荷                                                                 1000A
           短时耐受电流                                                              25KV/0.17s 10KV/3S


          标准包装部件

          ◆—本式加长套管本体
          ◆安装指导说明书
          ◆清洁纸
          ◆合格证
          ◆硅脂膏
          ◆防尘帽 ( 非带电保护 )


          外形及安装尺寸 (mm)






                                                  .
                                                                      œ
                                                                      œ
                                                                      œ
                                                                      œ
                                                                œ







                                                    œ







          订货须知

          订购电缆附件产品时须注明产品型号、电压等级、电缆等级、所用电缆导体材质、导体截面积,是否配供带电显示装置等。
          是否需要提供产品安装。
          用户如有特殊要求,请在合同中注明。
