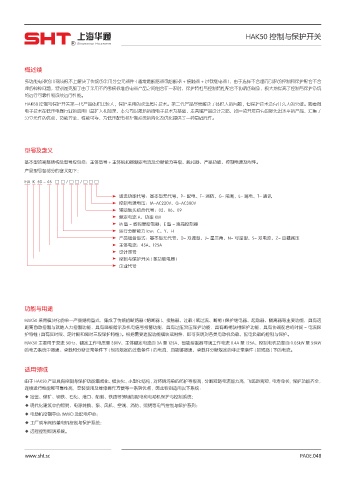

HAK50 控制与保护开关
R

概述续

多功能电器的出现从根本上解决了传统的采用分立元器件 ( 通常是断路器或熔断器 + 接触器 + 过载继电器 )，由于选择不合理而引起的控制和保护配合不合
理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统
的运行可靠性和连续运行性能。
HAK50 控制与保护开关第一代产品体积比较大，保护采用的双金属片技术。第二代产品尽管解决了体积大的问题，但保护技术没有什么大的突破。随着微
电子技术在低压电器行业的应用日益扩大和加深，本公司以最新的微电子技术为基础，走高端产品设计之路，投巨资开发具有国际先进水平的产品，汇集了
分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。

型号及含义
基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
HA K 50 - 45 □ □ / □ □ / □ □ □

增选功能代号：基本型无代号、P- 配电、F- 消防、G- 隔离、L- 漏电、T- 通讯
控制电源电压：M-AC220V、Q-AC380V
辅助触头组合代号：02、06、09
额定电流 A、功率 KW
M 型 - 数码管控制器；E 型 - 液晶控制器
运行分断能力 Icw：C、Y、H
产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型、S- 双电源、Z- 自耦减压
主体电流：45A、125A
设计序号
控制与保护开关 ( 多功能电器 )
企业代号

功能与用途
HAK50 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等主要功能，具有远
距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电流保
护特性 ( 具有反时限、定时限和瞬时三段保护特性 )。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
HAK50 主要用于交流 50Hz、额定工作电压至 380V、主体额定电流自 3A 至 125A、智能控制器可调工作电流 0.4A 至 125A、控制电机功率自 0.05kW 至 55kW
的电力系统中接通、承载和分断正常条件下 ( 包括规定的过载条件 ) 的电流，且能够接通、承载并分断规定的非正常条件 ( 如短路 ) 下的电流。

适用领域
由于 HAK50 产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，
连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，因此特别适用以下系统：
◆ 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
◆ 现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；
◆ 电动机控制中心 (MMC) 及配电中心；
◆ 工厂或车间的单电机控制与保护系统；
◆ 远程控制照明系统。
