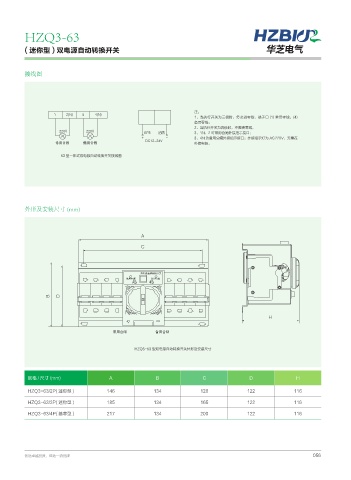

HZQ3-63

( 迷你型 ) 双电源自动转换开关 华芝电气

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7 &14 ๖᫸ 3、1N、2 可常用合闸外接指示接口；
3、4N 为备用分闸外接指示接口；外接指示灯为 AC220V，无需在
%$ 7
࣡ၸՋ᫑ ܫၸՋ᫑ 外接电源。
63 型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)

࣡ၸՋ᫑ ܫၸՋ᫑

HZQ3-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H

HZQ3-63/2P( 迷你型 ) 146 134 128 122 116
HZQ3-63/3P( 迷你型 ) 185 134 165 122 116
HZQ3-63/4P( 基本型 ) 217 134 200 122 116
