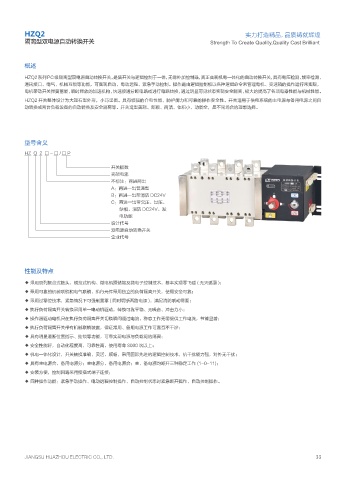

HZQ2                                                                       实力打造精品,品质铸就辉煌
          隔离型双电源自动转换开关                                                   Strength To Create Quality,Quality Cast Brilliant



          概述

          HZQ2系列PC级隔离型双电源自动转换开关,是集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的自动转换开关,具有电压检测、频率检测、
          通讯接口、电气、机械互锁等功能,可实现自动、电动远程、紧急手动控制。操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现,
          电机带动开关弹簧蓄能,瞬时释放的加速机构,快速接通分断电路或进行电路转换,通过明显可见状态实现安全隔离,极大的提高了各项电器性能与机械性能。
          HZQ2 开关整体设计为大理石型外形,小巧坚固。具有较强的介电性能、防护能力和可靠的操作安全性。开关适用于供电系统的主电源与备用电源之间自
          动转换或两台负载设备的自动转换及安全隔离等。开关造型美观、新颖、简洁、体积小、功能全,是不同场合的理想选择。






          型号含义
          HZ  Q  2  □ - □ / □ P

                                       开关极数
                                       壳架电流
                                       不标注:两进两出
                                       A:两进一出普通型
                                       B:两进一出带消防 DC24V
                                       C:两进一出带欠压、过压、
                                          缺相、消防 DC24V、发
                                          电功能
                                       设计代号
                                       双电源自动转换开关
                                       企业代号






          性能及特点
          ◆ 采用双列复合式触头,横拉式机构、微电机预储能及微电子控制技术,基本实现零飞弧 ( 无灭弧罩 );
          ◆ 采用可靠的机械联锁和电气联锁,执行元件采用独立的负荷隔离开关,使用安全可靠;
          ◆ 采用过零位技术,紧急情况下可强制置零 ( 同时切断两路电源 ),满足消防联动需要;
          ◆ 执行负荷隔离开关转换采用单一电动机驱动,转换可靠平稳、无噪音、冲击力小;
          ◆ 操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流,稳态工作无需提供工作电流,节能显著;
          ◆ 执行负荷隔离开关带有机械联锁装置,保证常用、备用电源工作可靠互不干涉;
          ◆ 具有明显通断位置指示、挂锁等功能,可靠实现电源与负载间的隔离;
          ◆ 安全性能好,自动化程度高,可靠性高,使用寿命 8000 次以上;
          ◆ 机电一体化设计,开关转换准确、灵活、顺畅,采用国际先进的逻辑控制技术,抗干扰能力强,对外无干扰;
          ◆ 具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作 (1-0-11);
          ◆ 安装方便,控制回路采用接插式端子连接;
          ◆ 四种操作功能:紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。















          JIANGSU HUAZHOU ELECTRIC CO., LTD.                                                                  33
