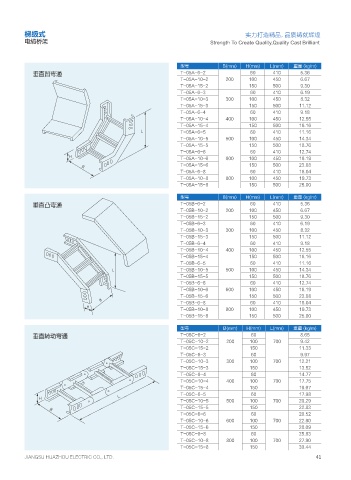

Page 45 - 江苏华洲电气有限公司
P. 45

梯级式                                                                        实力打造精品,品质铸就辉煌
          电缆桥架                                                           Strength To Create Quality,Quality Cast Brilliant




                                                               型号             B(mm)   H(mm)   L(mm)   重量 (kg/m)
            垂直凹弯通                                              T-05A-6-2               60      410      5.36
                                                               T-05A-10-2      200     100     450      6.67
                                                               T-05A-15-2              150     500      9.30
                                                               T-05A-6-3               60      410      6.19
                                                               T-05A-10-3      300     100     450      8.32
                                                               T-05A-15-3              150     500      11.12
                                                               T-05A-6-4               60      410      9.18
                                                               T-05A-10-4      400     100     450      12.55
                                                               T-05A-15-4              150     500      16.16
                                                  -            T-05A-6-5               60      410      11.16
                                                               T-05A-10-5      500     100     450      14.34
                                                               T-05A-15-5              150     500      18.76
                                                               T-05A-6-6               60      410      12.74
                         )                                     T-05A-10-6      600     100     450      16.19
                                                               T-05A-15-6              150     500      23.08
                             #
                                                               T-05A-6-8               60      410      16.04
                                                               T-05A-10-8      800     100     450      19.73
                                                               T-05A-15-8              150     500      25.00

                                                               型号             B(mm)   H(mm)   L(mm)   重量 (kg/m)
            垂直凸弯通                                              T-05B-6-2               60      410      5.36
                                                               T-05B-10-2      200     100     450      6.67
                                                               T-05B-15-2              150     500      9.30
                                                               T-05B-6-3               60      410      6.19
                                                               T-05B-10-3      300     100     450      8.32
                                                               T-05B-15-3              150     500      11.12
                                                               T-05B-6-4               60      410      9.18
                                                               T-05B-10-4      400     100     450      12.55
                                                               T-05B-15-4              150     500      16.16
                                                               T-05B-6-5               60      410      11.16
                                        -                      T-05B-10-5      500     100     450      14.34
                                                               T-05B-15-5              150     500      18.76
                                                               T-05B-6-6               60      410      12.74
                                                               T-05B-10-6      600     100     450      16.19
                                                               T-05B-15-6              150     500      23.08
                                    #
                                                               T-05B-6-8               60      410      16.04
                               )
                                                               T-05B-10-8      800     100     450      19.73
                                                               T-05B-15-8              150     500      25.00
                                                               型号             B(mm)   H(mm)   L(mm)   重量 (kg/m)
            垂直转动弯通                                             T-05C-6-2               60               8.65
                                                               T-05C-10-2      200     100     700      9.42
                                                               T-05C-15-2              150              11.33
                                                               T-05C-6-3               60               9.97
                                                               T-05C-10-3      300     100     700      12.21
                                                               T-05C-15-3              150              13.52
                                                               T-05C-6-4               60               14.77
                                                               T-05C-10-4      400     100     700      17.75
                                                               T-05C-15-4              150              19.67
                                                               T-05C-6-5               60               17.98
              )                           -
                                                               T-05C-10-5      500     100     700      20.29
                                                               T-05C-15-5              150              22.83
                  #
                                                               T-05C-6-6               60               20.52
                                                               T-05C-10-6      600     100     700      22.90
                                                               T-05C-15-6              150              28.09
                                                               T-05C-6-8               60               25.83
                                                               T-05C-10-8      800     100     700      27.90
                                                               T-05C-15-8              150              30.44
          JIANGSU HUAZHOU ELECTRIC CO., LTD.                                                                  41
   40   41   42   43   44   45   46   47   48
