FBM1 塑料外壳式断路器
Plastic case circuit
breaker

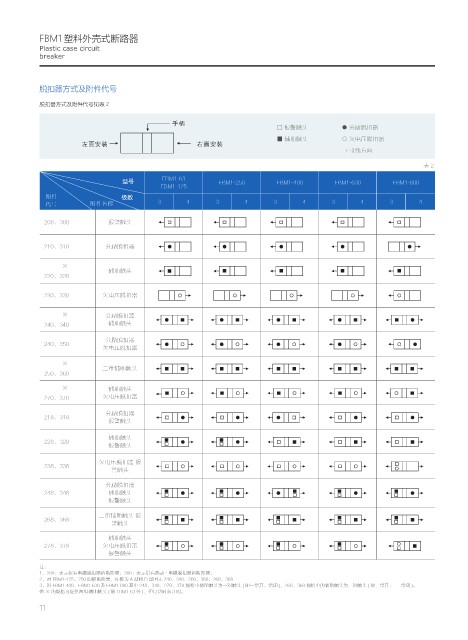

脱扣器方式及附件代号
脱扣器方式及附件代号见表 2

□ 报警触头 ● 分励脱扣器
■ 辅助触头 ○ 欠电压脱扣器
→ 引线方向
表2
FBM1-63
型号 FBM1-250 FBM1-400 FBM1-630 FBM1-800
FBM1-125
附件 极数
代号 附件名称 3 4 3 4 3 4 3 4 3 4

208、308 报警触头

210、310 分励脱扣器

※
辅助触头
220、320

230、330 欠电压脱扣器

※ 分励脱扣器
240、340 辅助触头
分励脱扣器
240、350
欠电压脱扣器
※
二维辅助触头
250、360
※ 辅助触头
270、370 欠电压脱扣器
分励脱扣器
218、318
报警触头
辅助触头
228、328
报警触头
欠电压脱扣器 报
238、338
警触头
分励脱扣器
248、348 辅助触头
报警触头

二组辅助触头 报
268、368
警触头
辅助触头
278、378 欠电压脱扣器
报警触头
注：
1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 FBM1-125、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 FBM1-400、FBM1-630 及 FBM1-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 )，268、368 规格中的辅助触头为三对触头 ( 即三常开、 三常闭 )。
带 ※ 的规格可提供两组辅助触头 ( 除 FBM1-63 外 )，但订货时须注明。
11
