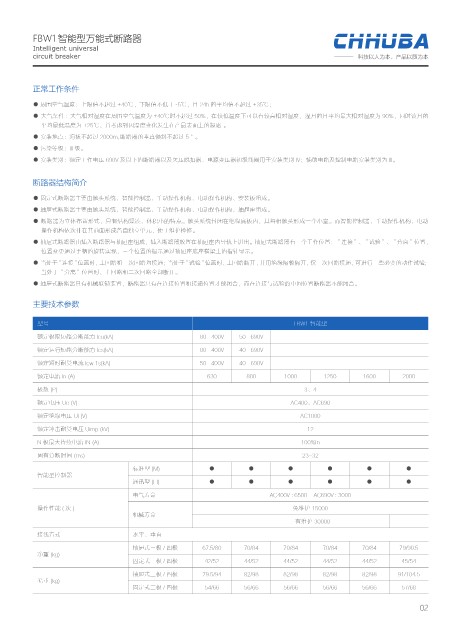

FBW1 智能型万能式断路器
Intelligent universal
circuit breaker 科技以人为本，产品以质为本

正常工作条件
● 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃；
● 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月的
平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露 。
● 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5°。
● 污染等级：III 级。
● 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV；辅助电路及控制电路安装类别为 III。

断路器结构简介

● 固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
● 抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
● 断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头形成一个小室。而智能控制器、手动操作机构、电动
操作机构依次排在其前面形成各自独立单元，便于维护检修。
● 抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，
位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底座横梁上的指针显示。
● 当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并用绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验；
当处于“分离”位置时，主回路和二次回路全部断开。
● 抽屉式断路器具有机械联锁装置，断路器只有在连接位置和接通位置才能闭合，而在连接与试验的中间位置断路器不能闭合。

主要技术参数

型号 FBW1 智能型
额定极限短路分断能力 lcu(kA) 80 400V 50 690V
额定运行短路分断能力 Ics(kA) 80 400V 40 690V
额定短时耐受电流 Icw 1s(kA) 50 400V 40 690V
额定电流 In (A) 630 800 1000 1250 1600 2000
极数 (P) 3、4
额定电压 Ue (V) AC400、AC690
额定绝缘电压 Ui (V) AC1000

额定冲击耐受电压 Uimp (kV) 12
N 极最大持续电流 IN (A) 100%In
固有分断时间 (ms) 23~32
标准型 (M) ● ● ● ● ● ●
智能型控制器
通讯型 (H) ● ● ● ● ● ●
电气寿命 AC400V : 6500 AC690V : 3000
操作性能 ( 次 ) 免维护 15000
机械寿命
有维护 30000
接线方式 水平、垂直
抽屉式三极 / 四极 67.5/80 70/84 70/84 70/84 70/84 79/90.5
净重 (kg)
固定式三极 / 四极 42/52 44/52 44/52 44/52 44/52 45/54
抽屉式三极 / 四极 79.5/94 82/98 82/98 82/98 82/98 91/104.5
毛重 (kg)
固定式三极 / 四极 54/66 56/66 56/66 56/66 56/66 57/68

02
