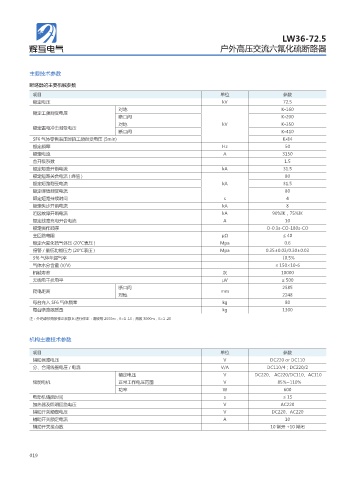

LW36-72.5
户外高压交流六氟化硫断路器

主要技术参数

断路器的主要机械参数
项目 单位 参数
额定电压 kV 72.5
对地 K•160
额定工频耐受电压
断口间 K•200
对地 kV K•350
额定雷电冲击耐受电压
断口间 K•410
SF6 气体零售表压时的工频耐受电压 (5min) K•84
额定频率 Hz 50
额定电流 A 3150
首开级系数 1.5
额定短路开断电流 kA 31.5
额定短路关合电流 ( 峰值 ) 80
额定短路耐受电流 kA 31.5
额定峰值耐受电流 80
颧定短路持续时间 s 4
额定失步开断电流 kA 8
近区故障开断电流 kA 90%IK，75%IK
额定线路充电开合电流 A 10
额定操作顺序 O-0.3s-CO-180s-CO
主回路电阻 μΩ ≤ 40
额定六氟化硫气体压 (20℃表压 ) Mpa 0.6
报警 / 最低功能压力 (20℃表压 ) Mpa 0.35±0.03/0.30±0.03
Sf6 气体年漏气率 〈0.5%
气体水分含量 (V/V) ≤ 150×10-6
机械寿命 次 10000
无线电干扰电平 μV ≤ 500
断口间 2585
爬电距离 mm
对地 2248
每台充入 SF6 气体质量 kg 80
每台断路器质量 kg 1300
注：外绝缘按海拔修正系数 K 进行修正：海拔每 2000m，K=1 .13；海拔 3000m，K=1 .28

机构主要技术参数

项目 单位 参数
辅助回路电压 V DC220 or DC110
分、合闸线圈电压 / 电流 V/A DC110/4；DC220/2
额定电压 V DC220、 AC220/DC110、AC110
储能电机 正常工作电压范围 V 85%~110%
功率 W 600
电动机储能时间 s ≤ 15
加热器及照明回路电压 V AC220
辅助开关额定电压 V DC220、AC220
辅助开关额定电流 A 10
辅助开关接点数 10 常开 +10 常闭
