DSN 型
电控锁系列

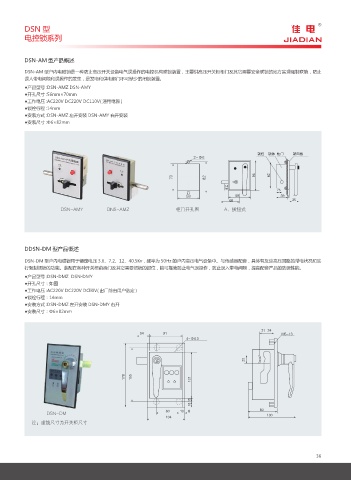

DSN-AM 型产品概述

DSN-AM 型户内电磁锁是一种防止高压开关设备电气误操作的电控机构联锁装置，主要供高压开关柜柜门及其它需要安全联锁的地方实现强制联锁，防止
误人带电间隙和误操作的发生，是发电和供电部门不可缺少的闭锁装置。
●产品型号 :DSN-AMZ DSN-AMY
●开孔尺寸 :56mm×70mm
●工作电压 :AC220V DC220V DC110V( 通用电源 )
●锁栓行程 :14mm
●安装方式 :DSN-AMZ 左开安装 DSN-AMY 右开安装
●安装尺寸 :Φ6×82mm

䨭ᴿ 䨭ѿ ᴈ䬔 䨭䲎Ძ
Ÿ

DSN-AMY DNS-AMZ 柜门开孔图 A、拔钮式

DDSN-DM 型产品概述
DSN-DM 型户内电磁锁用于额定电压 3.6、7.2、12、40.5Kv，频率为 50Hz 的户内高压电气设备中。与传感器配套，具体有反应高压回路的带电状况和实
行强制闭锁的功能。装配在各种开关柜前后门及其它需要闭锁的部位，能可靠地防止电气误操作，防止误入带电间隔，提高配套产品的防误性能。
●产品型号 :DSN-DMZ DSN-DMY
●开孔尺寸：如图
●工作电压 :AC220V DC220V DCll0V( 出厂前由用户选定 )
●锁栓行程：14mm
●安装方式 :DSN-DMZ 左开安装 DSN-DMY 右开
●安装尺寸：Φ6×82mm

.
Ÿ

DSN-DM

注：虚线尺寸为开关柜尺寸

36
