JP 户外综合配电箱 杰云电力

׸๔̓ܺ

1、进线电缆穿管
2、门锁 ( 明锁 )
3、门锁防雨盒
4、门锁 ( 暗锁 )
5、电流互感器
6、计量表
7、接线盒
8、电容器
9、切换电容接触器
10、小型断路器
11、零序互感器
12、漏电继电器
13、出线交流接触器
14、出线空气开关

内部元件布置 ( 正面 ) 内部元件布置 ( 背面 )

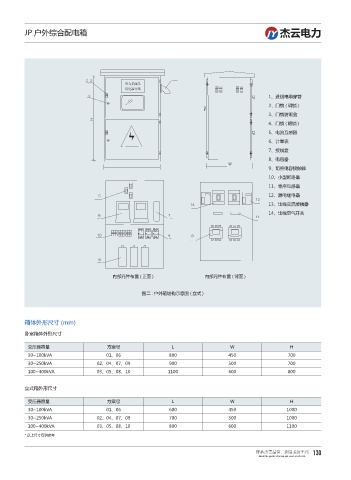

图二 : 户外箱结构示意图 ( 立式 )

箱体外形尺寸 (mm)

卧室箱体外形尺寸

变压器容量 方案号 L W H
30~100kVA 01、06 800 450 700
30~250kVA 02、04、07、09 900 500 700
100~400kVA 03、05、08、10 1100 600 800

立式箱外形尺寸

变压器容量 方案号 L W H
30~100kVA 01、06 600 450 1000
30~250kVA 02、04、07、09 700 500 1000
100~400kVA 03、05、08、10 800 600 1100
* 以上尺寸仅供参考
